Project 11 ライントラッキングスマートカー

1.説明

ライントラッキングセンサーの動作原理に基づき、ライントラッキングスマートカーを作成します。

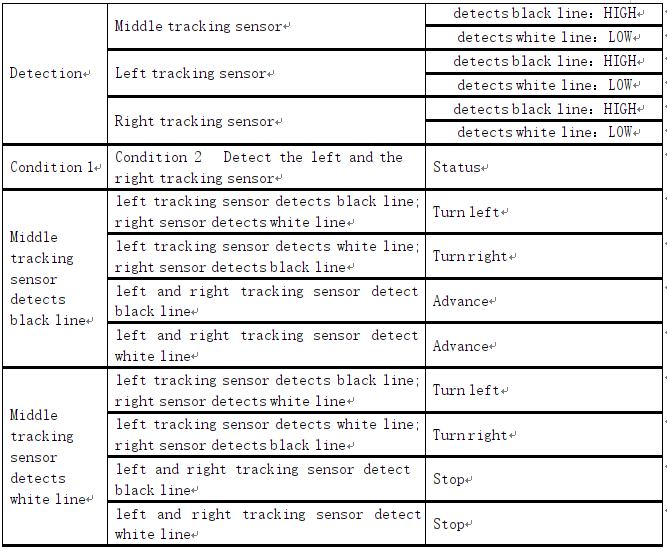

このプロジェクトでは、スマートカーの底部に黒い線があるかどうかをライントラッキングセンサーで検出し、その検出結果に応じて2つのモーターグループの回転を制御し、スマートカーが黒い線に沿って走行するように制御します。

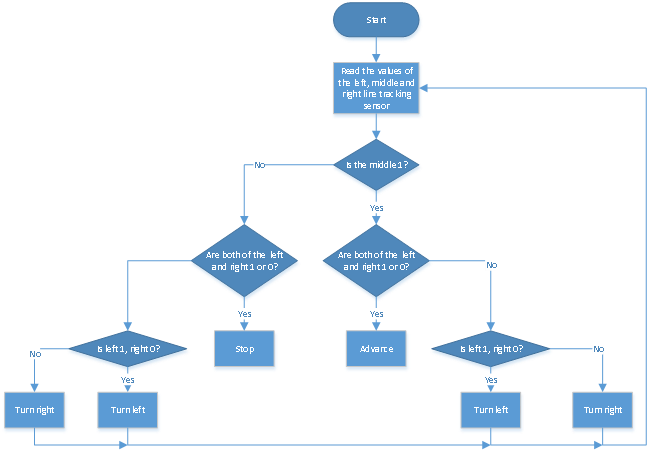

2.フローチャート

3.配線図

ライントラッキングセンサーのG、V、S1、S2、S3はセンサー拡張ボードのG（GND）、V（VCC）、D11、D7、D8に接続します。

電源はBATポートに接続します。

4.テストコード

ブロックをドラッグして編集できます。以下のブロックは参考用です。

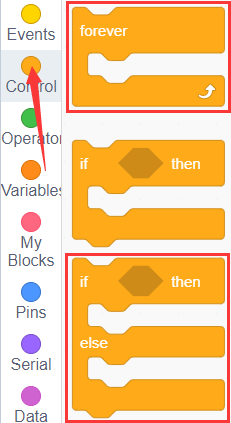

(1).

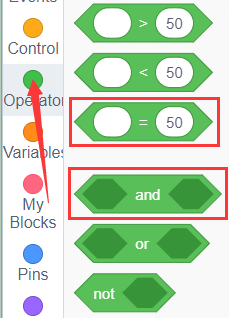

(2).

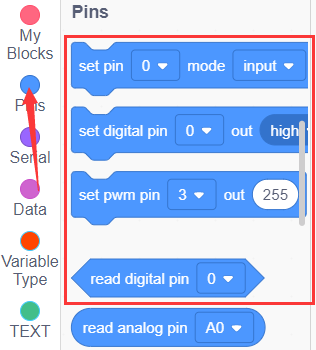

(3).

(4).

(5).

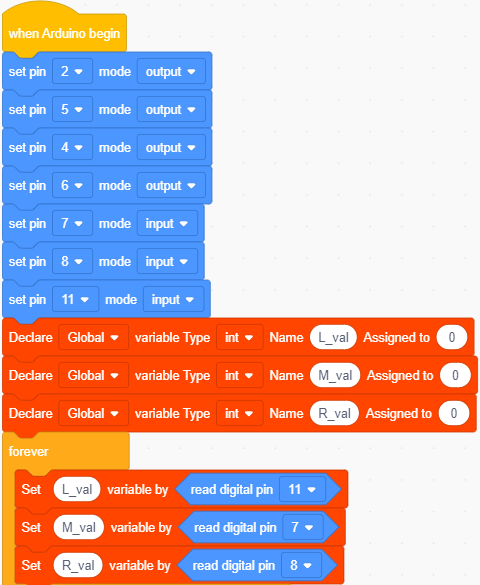

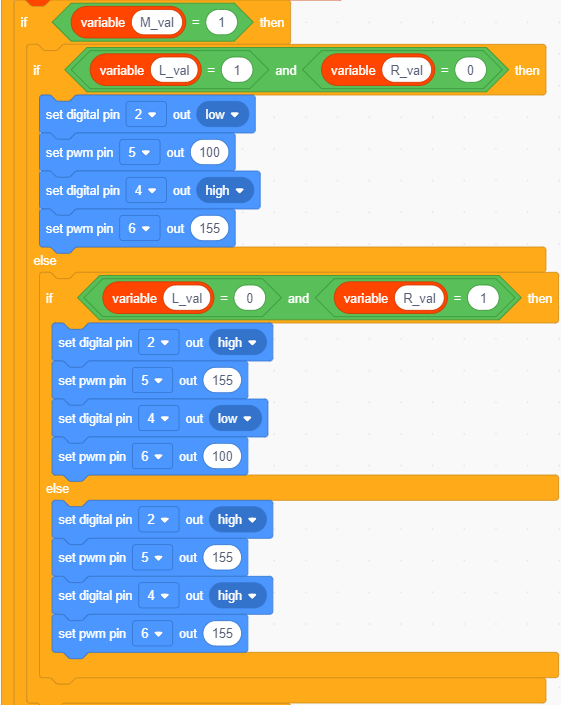

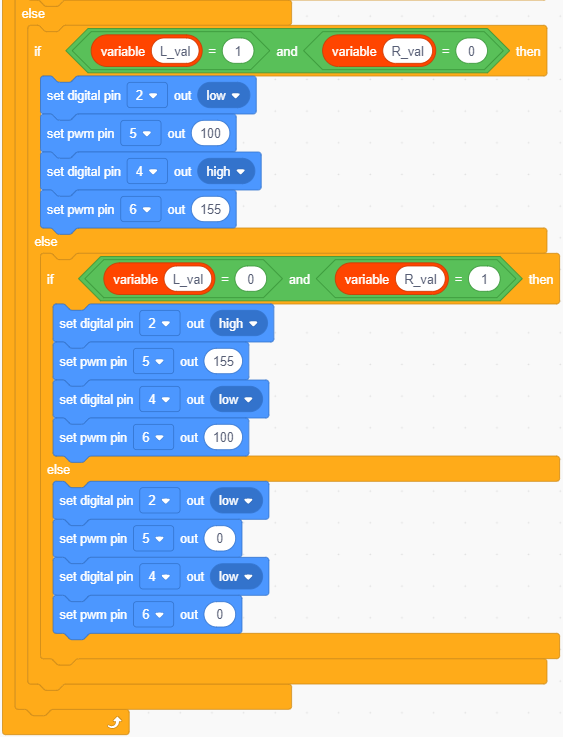

完成テストコード

5.テスト結果

コードをV4.0ボードに正常にアップロードした後、配線図に従って配線し、外部電源を入れてからDIPスイッチをONにします。するとスマートカーがラインに沿って走行します。
