Project 6 IR Reception

1.説明

赤外線リモコンは日常生活で広く使われていることは間違いありません。テレビ、ステレオ、ビデオレコーダー、衛星信号受信機など、さまざまな家電製品の制御に使用されます。赤外線リモコンは赤外線送信システムと赤外線受信システムで構成されており、つまり赤外線リモコンと赤外線受信モジュール、およびデコード可能なマイコンから成り立っています。

リモコンから発信される38Kの赤外線搬送波信号は、リモコン内のエンコードチップによって符号化されています。これはパイロットコード、ユーザーコード、ユーザー逆コード、データコード、データ逆コードの一連で構成されています。パルスの時間間隔によって0か1の信号かを区別し、これらの0、1信号で符号化が行われています。

同じリモコンのユーザーコードは一定ですが、データコードはキーを識別します。

リモコンのボタンが押されると、リモコンは赤外線搬送波信号を送信します。IR受信機が信号を受信すると、プログラムは搬送波信号をデコードし、どのキーが押されたかを判定します。MCUは受信した0と1の信号をデコードし、リモコンのどのキーが押されたかを判断します。

使用する赤外線受信機は赤外線受信モジュールです。主に赤外線受信ヘッドで構成されており、受信、増幅、復調を一体化したデバイスです。内部ICは復調を完了しており、赤外線受信から出力までを実現し、TTL信号に対応しています。

さらに、赤外線リモコンや赤外線データ伝送に適しています。受信機で作られた赤外線受信モジュールは信号線、VCC、GNDの3ピンのみで構成されており、Arduinoや他のマイコンとの通信が非常に便利です。

2.仕様

動作電圧: 3.3-5V（DC）
出力信号: デジタル信号
受信角度: 90度
周波数: 38kHz
受信距離: 10m

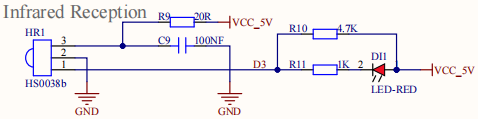

下の写真は赤外線受信機の実物と回路図です。

3.部品

開発ボード *1	8833 モータードライバ *1	赤色LEDモジュール *1

3P F-F デュポン線 *1	USBケーブル *1

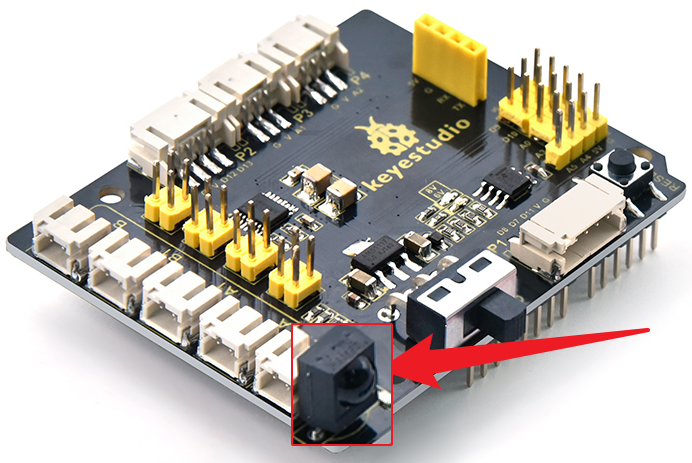

8833ボードはIR受信機を統合しているため、配線は不要です。IR受信モジュールのピンはG（GND）、V（VCC）、D3です。

4.テストコード

ご注意：ソフトウェアデモに表示されている赤外線モジュールはすでに拡張ボードに統合されており、単体での供給はありません。そのため、下の画像に示されているモジュールは製品に含まれていません。

コードを書く前に、IR受信センサーのライブラリファイルをインポートする必要があります。具体的な手順は以下の通りです：

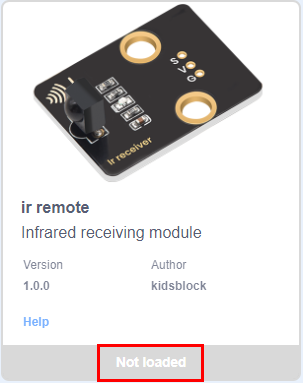

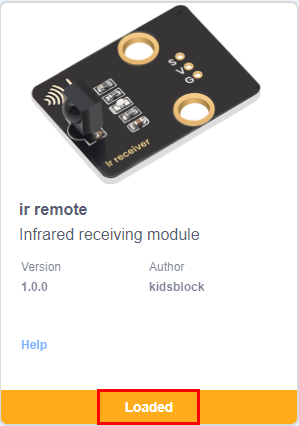

をクリックしてセンサー/モジュール/コンポーネントの拡張ライブラリ画面に入り、「ir remote」センサーを検索してクリックします。これにより「Not loaded」が「loaded」に変わり、「ir remote」センサーが正常に追加されたことを示します。

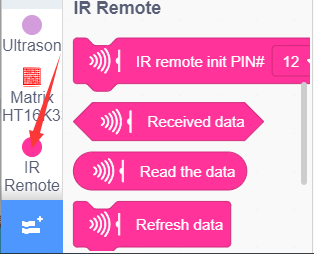

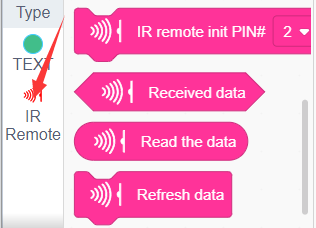

をクリックしてコードエディタ画面に戻ると、追加された「ir remote」センサーの命令ブロックがモジュールエリアに表示されます。

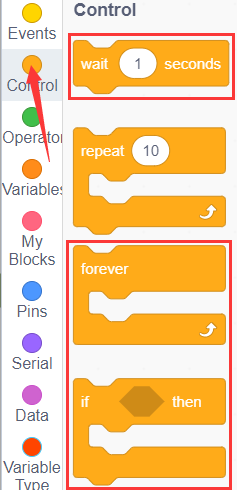

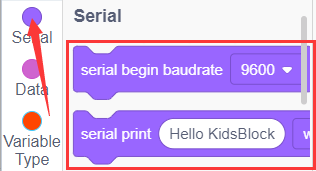

ブロックをドラッグして編集できます。以下のブロックは参考用です。

(1).

(2).

(3).

(4).

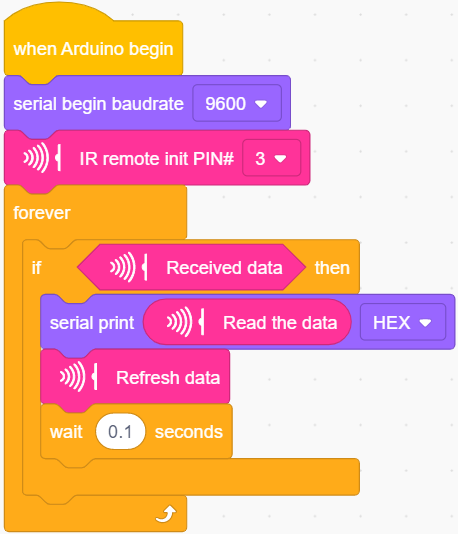

完成したテストコード

5.テスト結果

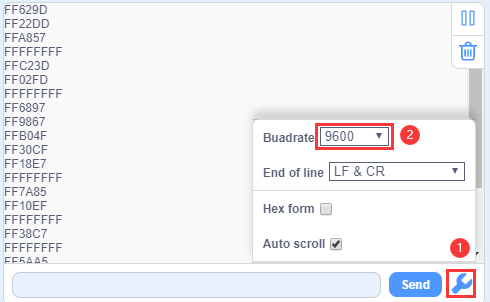

コードをV4.0ボードに正常にアップロードした後、配線図に従って配線を接続し、USBケーブルでコンピュータに接続してボードに電源を供給します。電源を入れたら、をクリックしてボーレートを9600に設定します。

リモコンを取り出し、赤外線受信センサーに信号を送信します。対応するキーのキー値が表示されます。キーの押下時間が長すぎると、FFFFFFFFが文字化けしやすくなります。

リモコンのキー値は以下の通りです。

6. 拡張練習

IRリモコンのキー値をデコードしました。測定値でLEDを制御してみませんか？実験を設計してみましょう。

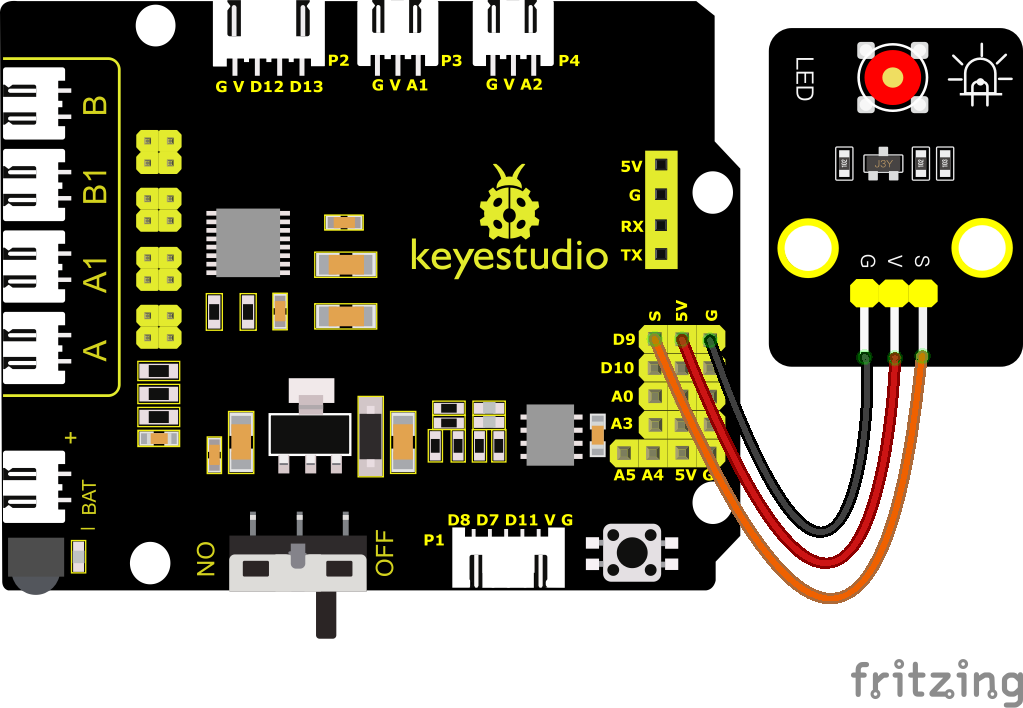

LEDをD9に接続し、リモコンのキーを押してLEDの点灯・消灯を行います。

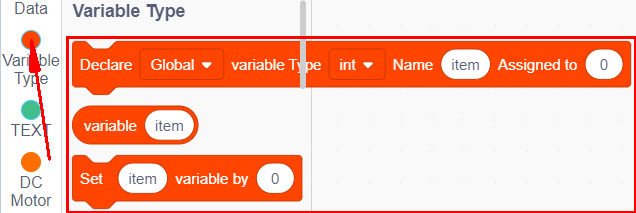

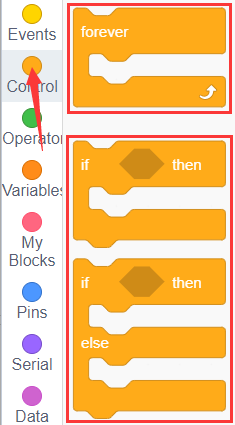

ブロックをドラッグして編集できます。以下のブロックは参考用です。

(1).

(2).

(3).

(4).

(5).

(6).

(7).

(8).

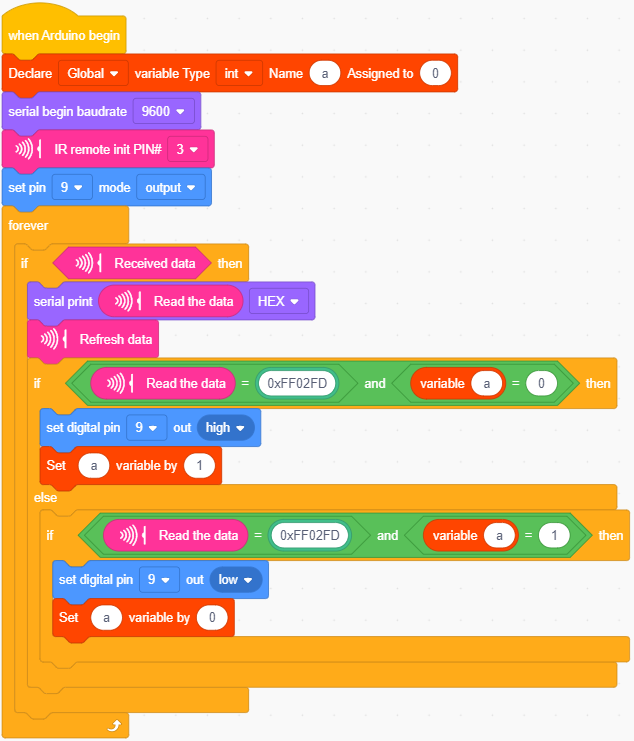

完成したテストコード

コードをV4.0ボードに正常にアップロードした後、配線図に従って配線を接続し、USBケーブルでコンピュータに接続してボードに電源を供給します。電源を入れたら、リモコンの「OK」キーを押すとLEDの点灯・消灯ができます。
