Proyecto 15 Respondedor

1. Descripción

Este respondedor programable recibe y envía señales a través de la placa de desarrollo Arduino y un grupo de botones, y juzga la corrección de las respuestas mediante un LED. Es un buen objeto para ejercitar la capacidad de reacción de los estudiantes y captar su atención hacia las preguntas. Si la respuesta es correcta, el participante obtiene muchos puntos.

Además, simplifica la manipulación de los captadores de preguntas por parte de los profesores y reduce el desorden de respuestas. Incluso puede estimular el interés de los estudiantes por el aprendizaje.

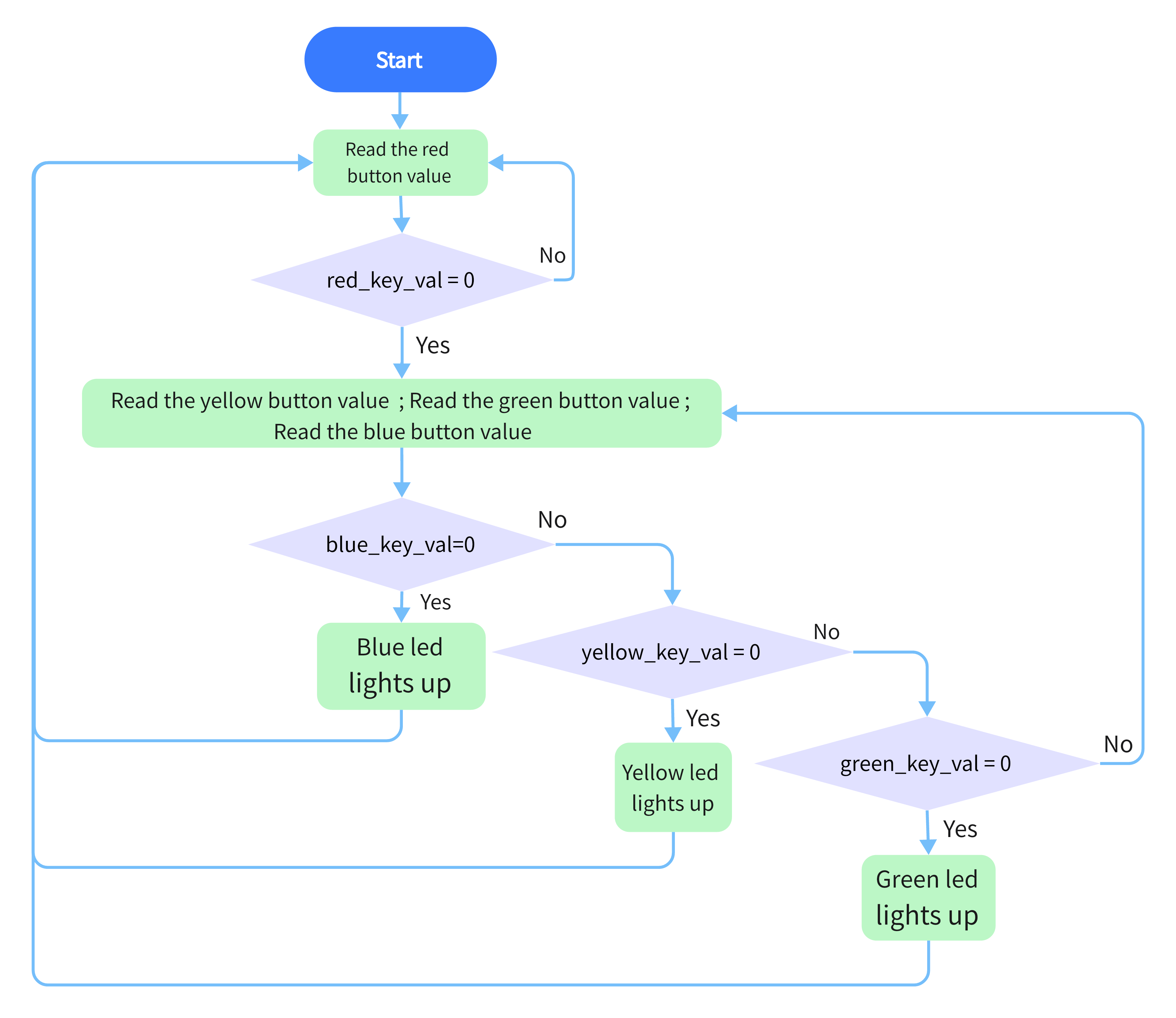

2. Diagrama de flujo

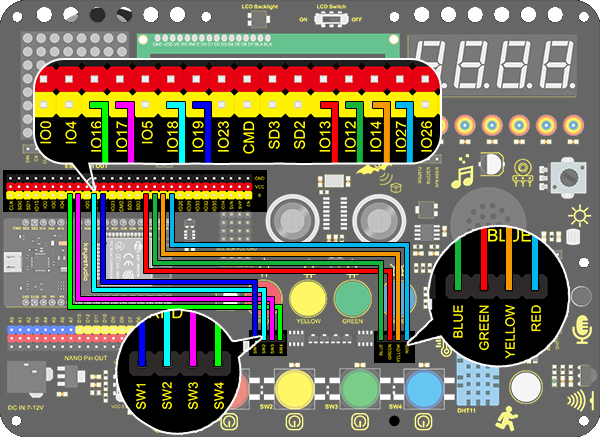

3. Diagrama de conexiones

4. Código de prueba

/*
  keyestudio ESP32 Inventor Learning Kit
   Project 15 Responder
  http://www.keyestudio.com
*/
int blue_key = 16;	//Set blue button to connect pin D3
int  green_key= 17;	//Set green button to connect pin D4
int yellow_key = 18;	//Set yellow button to connect pin D5
int red_key = 19;	//Set red button to connect pin D6

int blue_led = 12;	//Set blue LED to connect pin D7
int green_led = 13;	//Set green LED to connect pin D8
int yellow_led = 14;	//Set yellow LED to connect pin D9
int red_led = 27;	//Set red LED to connect pin D10

void setup()
{
    //Set the pin connecting with button to input
  pinMode(blue_key,INPUT);
  pinMode(green_key,INPUT);
  pinMode(yellow_key,INPUT);
  pinMode(red_key,INPUT);
 	//Set the pin connecting with LED to output
  pinMode(blue_led,OUTPUT);
  pinMode(green_led,OUTPUT);
  pinMode(yellow_led,OUTPUT);
  pinMode(red_led,OUTPUT);

}

void loop()
{
  int red_key_val = digitalRead(red_key);	//Read the red button value
  digitalWrite(red_led,HIGH);				//Red LED lights up
  if(red_key_val == 0)
  {				//Determine whether the red button is pressed
    digitalWrite(red_led,LOW);		//All LED go off
    digitalWrite(blue_led,LOW);
    digitalWrite(green_led,LOW);
    digitalWrite(yellow_led,LOW);
    delay(200);
    while(1)
    {						//while()loop
      int blue_key_val = digitalRead(blue_key);		//Read the button value
      int green_key_val = digitalRead(green_key);
      int yellow_key_val = digitalRead(yellow_key);
      if(blue_key_val == 0)
      {						//Determine whether the blue button is pressed
        digitalWrite(blue_led,HIGH);				//Blue LED lights up
        break;										//Exit loop
      }
      if(green_key_val == 0)
      {
        digitalWrite(green_led,HIGH);
        break;
      }
      if(yellow_key_val == 0)
      {
        digitalWrite(yellow_led,HIGH);
        break;
      }
    }
  }
}

5. Resultado de la prueba

Vamos a simular un juego de respuestas rápidas.

Presione el botón rojo para apagar todas las luces LED. Luego podemos seleccionar los botones amarillo, verde y azul para encender las luces LED correspondientes. La persona cuya luz LED se encienda primero puede responder primero.
