Proyecto 8 Intérprete Musical

1. Descripción

En este proyecto, utilizaremos un altavoz con amplificador de potencia para reproducir música. Este altavoz no solo puede tocar canciones simples, sino también interpretar lo que desees. Por lo tanto, puedes programar otros códigos interesantes en el proyecto para lograr resultados de aprendizaje espléndidos.

2. Principio de Funcionamiento

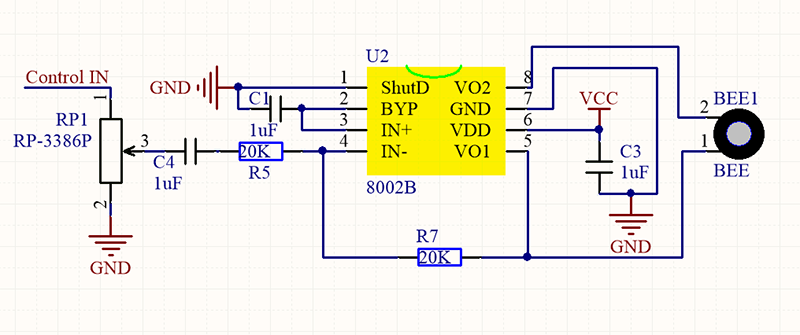

La señal eléctrica se introduce desde el pin 1 de RP1 (ajusta la intensidad de la señal, que también es el volumen del sonido).

Después de acoplarse en C4 y pasar por R5, la señal llega al pin IN- del 8002B, donde se amplifica operativamente y se envía al altavoz BEE1.

Tabla de Comparación de Frecuencias en C

Nota	Frecuencia(Hz)	Nota	Frecuencia(Hz)	Nota	Frecuencia(Hz)
Bemol 1 Do	262	Natural 1 Do	523	Sostenido 1 Do	1047
Bemol 2 Re	294	Natural 2 Re	587	Sostenido 2 Re	1175
Bemol 3 Mi	330	Natural 3 Mi	659	Sostenido 3 Mi	1319
Bemol 4 Fa	349	Natural 4 Fa	698	Sostenido 4 Fa	1397
Bemol 5 So	392	Natural 5 So	784	Sostenido 5 So	1568
Bemol 6 La	440	Natural 6 La	880	Sostenido 6 La	1760
Bemol 7 Si	494	Natural 7 Si	988	Sostenido 7 Si	1967

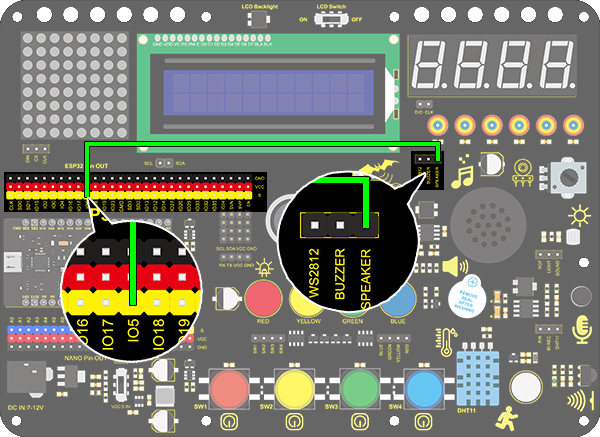

3. Diagrama de Conexiones

4. Código de Prueba

/*
  keyestudio ESP32 Inventor Learning Kit
  Project 8.1 Music Performer
  http://www.keyestudio.com
*/
int beeppin = 5; //Define the speaker pin to IO5

void setup()
{
  pinMode(beeppin, OUTPUT);//Define the IO5 port to output mode
}

void loop()
{
  tone(beeppin, 262);//Flat DO plays 500ms
  delay(500);
  tone(beeppin, 294);//Flat Re plays 500ms
  delay(500);
  tone(beeppin, 330);//Flat Mi plays 500ms
  delay(500);
  tone(beeppin, 349);//Flat Fa plays 500ms
  delay(500);
  tone(beeppin, 392);//Flat So plays 500ms
  delay(500);
  tone(beeppin, 440);//Flat La plays 500ms
  delay(500);
  tone(beeppin, 494);//Flat Si plays 500ms
  delay(500);
  noTone(beeppin);//Stop for 1s
  delay(1000);
}

5. Resultado de la Prueba

Después de subir el código y encender, el amplificador reproduce circularmente tonos musicales con la frecuencia correspondiente: DO, Re, Mi, Fa, So, La, Si.

Ajuste de volumen del amplificador de potencia:

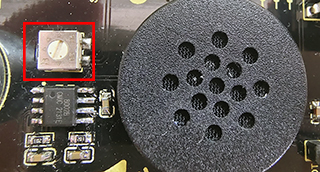

Hay un potenciómetro junto al altavoz. Podemos ajustar el volumen del altavoz girándolo. (Nota: Por favor, use la fuerza adecuada para ajustarlo, para no dañar el potenciómetro)

6. Ampliación de Conocimientos

Vamos a tocar una canción de cumpleaños. Las conexiones permanecen sin cambios.

Notación musical numerada:

Diagrama comparativo de Bemol, Natural y Sostenido

/*
  keyestudio ESP32 Inventor Learning Kit
  Project 8.2 Music Performer
  http://www.keyestudio.com
*/
int beeppin = 5; //Define the speaker pin to IO5
// do、re、mi、fa、so、la、si

int doremi[] = {262, 294, 330, 370, 392, 440, 494,      //Falt 0-6
                523, 587, 659, 698, 784, 880, 988,      //Natural 7-13
                1047,1175,1319,1397,1568,1760,1967};    //Sharp 14-20
int happybirthday[] = {5,5,6,5,8,7,5,5,6,5,9,8,5,5,12,10,8,7,6,11,11,10,8,9,8};   //Find the number in arrey doremi[] according to the numbered musical notation
int meter[] = {1,1,2,2,2,4, 1,1,2,2,2,4, 1,1,2,2,2,2,2, 1,1,2,2,2,4};    // Beats

void setup()
{
  pinMode(beeppin, OUTPUT); //Set IO5 pin to output mode
}

void loop()
{
  for( int i = 0 ; i <= 24 ;i++)
  {       //i<=24, because there are only 24 tones in this song
    //Use tone()function to generate a waveform in "frequency"
   tone(beeppin, doremi[happybirthday[i] - 1]);
   delay(meter[i] * 200); //Wait for 1000ms
   noTone(beeppin);//Stop singing
  }
}
