Proyecto 32 ESP32 WiFi Control LED

1. Descripción

A continuación aprenderemos a controlar el LED a través de wifi desde un teléfono móvil o una computadora.

Notas:

  1. Necesitas preparar una red WIFI de frecuencia 2.4GHz, no de 5GHz. Puede ser un hotspot móvil o un router.

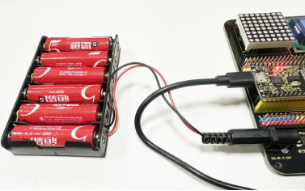

  2. La placa ESP32 consume más energía cuando está conectada a la red, por lo que necesitas conectar una fuente de alimentación externa a este kit. Te proporcionamos un portapilas 6XAA (pilas no incluidas), que puedes conectar al puerto DC de la placa integrada ESP32.

  1. Al usar otros dispositivos para controlar este kit, la placa ESP32 debe estar conectada a la misma red que tu dispositivo de control.

  2. Recuerda el nombre y la contraseña de tu red wifi y complétalos en el código antes de subirlo.

const char* ssid = "your_SSID"; // Completa con el nombre del WiFi, por ejemplo,= "KEYES"
const char* password = "your_password"; // Completa con la contraseña del WiFi, por ejemplo,= "123456"

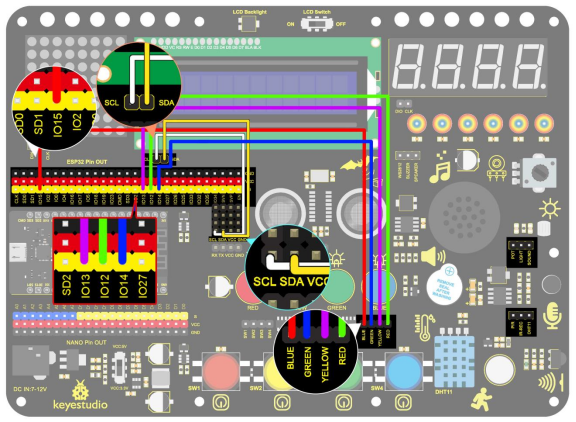

2. Diagrama de Conexiones

3. Subir Código

#include <WiFi.h>
#include <ESPAsyncWebServer.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27, 16, 2);

// Configuración WiFi
const char* ssid = "your-SSID";    // nombre de tu WiFi
const char* password = "your-PASSWORD";  // contraseña de tu WiFi

// Crear un servidor web
AsyncWebServer server(80);

// Configuración de pines LED
#define redLED 12
#define yellowLED 13
#define greenLED 14
#define blueLED 15

// Estado de los LED
bool redLEDState = false;
bool yellowLEDState = false;
bool greenLEDState = false;
bool blueLEDState = false;
int i = 0;

// Crear página HTML
String generateHTML()
{
  String html = "<html><head><style>";
  html += "button { font-size: 30px; padding: 15px; margin: 10px; border: none; cursor: pointer; width: 200px; height: 100px; }";
  html += "button.on { background-color: #4CAF50; color: white; }";   // color del LED encendido
  html += "button.off { background-color: #f44336; color: white; }";  // color del LED apagado
  html += "</style></head><body>";

  // Concatenación después de convertir un String constante a un objeto String usando String()
  html += "<button id='btn0' class='" + String(redLEDState ? "on" : "off") + "' onclick='toggleLed(0)'>red LED</button>";
  html += "<button id='btn1' class='" + String(yellowLEDState ? "on" : "off") + "' onclick='toggleLed(1)'>yellow LED</button>";
  html += "<button id='btn2' class='" + String(greenLEDState ? "on" : "off") + "' onclick='toggleLed(2)'>green LED</button>";
  html += "<button id='btn3' class='" + String(blueLEDState ? "on" : "off") + "' onclick='toggleLed(3)'>blue LED</button>";

  html += "<script>";
  html += "function toggleLed(led) {";
  html += "  var xhr = new XMLHttpRequest();";
  html += "  xhr.open('GET', '/toggle?led=' + led, true);";
  html += "  xhr.send();";
  html += "  var button = document.getElementById('btn' + led);";
  html += "  if (button.classList.contains('off')) {";
  html += "    button.classList.remove('off');";
  html += "    button.classList.add('on');";
  html += "  } else {";
  html += "    button.classList.remove('on');";
  html += "    button.classList.add('off');";
  html += "  }";
  html += "}";
  html += "</script></body></html>";
  return html;
}

void setup()
{
  // Inicializar puerto serial
  Serial.begin(115200);

  // Configurar pines LED como salida
  pinMode(redLED, OUTPUT);
  pinMode(yellowLED, OUTPUT);
  pinMode(greenLED, OUTPUT);
  pinMode(blueLED, OUTPUT);
  digitalWrite(redLED, LOW);  // Inicialmente, todos los leds están apagados
  digitalWrite(yellowLED, LOW);
  digitalWrite(greenLED, LOW);
  digitalWrite(blueLED, LOW);

  lcd.init();  // inicializar el lcd
  // Comenzamos conectándonos a una red WiFi
  lcd.backlight();
  lcd.setCursor(0, 0);
  lcd.print("IP:");

  // Conexión WiFi
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    lcd.setCursor(i, 1);
    lcd.print(".");
    delay(500);
    i++;
    if (i > 15) {
      i = 0;
      lcd.setCursor(0, 1);
      lcd.print("                ");
    }
  }
  lcd.setCursor(0, 1);
  lcd.print("                ");
  lcd.setCursor(0, 1);
  lcd.print(WiFi.localIP());

  // Procesar solicitudes del cliente
  server.on("/", HTTP_GET, [](AsyncWebServerRequest* request) {
    request->send(200, "text/html", generateHTML());  // Volver a la página HTML
  });

  // Controlar estado del LED
  server.on("/toggle", HTTP_GET, [](AsyncWebServerRequest* request) {
    if (request->hasParam("led")) {
      int led = request->getParam("led")->value().toInt();
      if (led == 0) {
        redLEDState = !redLEDState;
        digitalWrite(redLED, redLEDState ? HIGH : LOW);
      } else if (led == 1) {
        yellowLEDState = !yellowLEDState;
        digitalWrite(yellowLED, yellowLEDState ? HIGH : LOW);
      } else if (led == 2) {
        greenLEDState = !greenLEDState;
        digitalWrite(greenLED, greenLEDState ? HIGH : LOW);
      } else if (led == 3) {
        blueLEDState = !blueLEDState;
        digitalWrite(blueLED, blueLEDState ? HIGH : LOW);
      }
    }
    request->send(200, "text/plain", "OK");  // Respuesta de vuelta
  });

  // Iniciar el servidor web
  server.begin();
}

void loop()
{
  // No es necesario hacer nada en loop(), todo el procesamiento lo realiza el servidor web asíncrono
}

4. Resultado de la Prueba

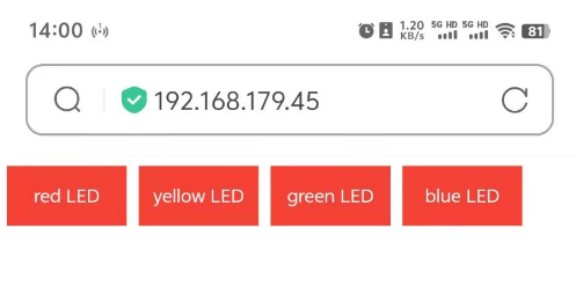

Después de subir el código, el LCD1602 muestra la dirección IP del wifi. Usa una computadora o teléfono móvil conectado a la misma red que la placa ESP32, abre el navegador e ingresa la dirección IP, verás la página de control.
