Proyecto 26 Piano de Cuerpo Humano

1. Descripción

El piano analógico incluye una placa de desarrollo y un sensor ultrasónico. Permite reproducir diferentes tonos detectando la posición de tus dedos. Así, este módulo es capaz de estimular un piano para interpretar música y canciones.

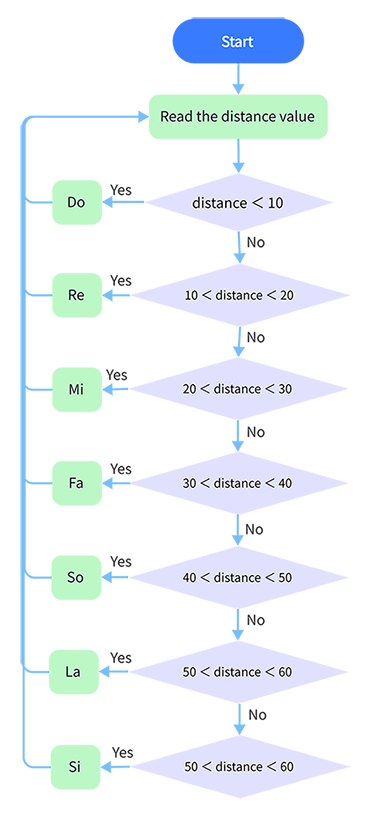

2. Diagrama de Flujo

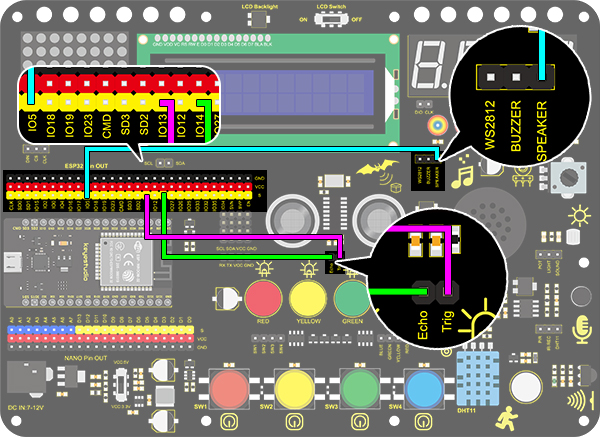

3. Diagrama de Conexiones

4. Código de Prueba

/*
  keyestudio ESP32 Inventor Learning Kit
  Project 26 Human Body Piano
  http://www.keyestudio.com
*/
int distance = 0; //Define a variable to receive the distance
int EchoPin = 14; //Connect Echo pin to io14
int TrigPin = 13; //Connect Trig pin to io13

int beeppin = 5;

float checkdistance() { //Acquire distance
  // preserve a short low level to ensure a clear high pulse:
  digitalWrite(TrigPin, LOW);
  delayMicroseconds(2);
  // Trigger the sensor by a high pulse of 10um or longer
  digitalWrite(TrigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(TrigPin, LOW);
  // Read the signal from the sensor: a high level pulse
  //Duration is detected from the point sending "ping" command to the time receiving echo signal (unit: um).
  float distance = pulseIn(EchoPin, HIGH) / 58.00;  //Convert into distance
  delay(10);
  return distance;
}

void setup()
{
  Serial.begin(9600);//Set the baud rate to 9600
  pinMode(TrigPin, OUTPUT);//Set Trig pin to output
  pinMode(EchoPin, INPUT);  //Set Echo pin to input
}

void loop()
{
  distance = checkdistance();
  if(distance < 10)
  {
    tone(beeppin, 262);//Play DO
    delay(1000);
  }
  if(distance < 20 && distance > 10)
  {
    tone(beeppin, 294);//Play Re
    delay(1000);
  }
  if(distance < 30 && distance > 20)
  {
    tone(beeppin, 330);//Play Mi
    delay(1000);
  }
  if(distance < 40 && distance > 30)
  {
    tone(beeppin, 349);//Play fa
    delay(1000);
  }
  if(distance < 50 && distance > 40)
  {
    tone(beeppin, 392);//Play So
    delay(1000);
  }
  if(distance < 60 && distance > 50){
    tone(beeppin, 440);//Play La
    delay(1000);
  }
  if(distance < 70 && distance > 60)
  {
    tone(beeppin, 494);//Play Si
    delay(1000);
  }
  Serial.println(distance);
  noTone(beeppin);//Stop
}

5. Resultado de la Prueba

Conecta las conexiones y sube el código.

• Reproduce Do cuando la distancia es menor a 10.

• Reproduce Re cuando la distancia está entre 10 y 20.

• Reproduce Mi cuando la distancia está entre 20 y 30.

• Reproduce Fa cuando la distancia está entre 30 y 40.

• Reproduce So cuando la distancia está entre 40 y 50.

• Reproduce La cuando la distancia está entre 50 y 60.

• Reproduce Si cuando la distancia está entre 60 y 70.
