Proyecto 18 Corazón Palpitante

1. Descripción

En este proyecto, se presentará un corazón palpitante mediante una placa Arduino, una pantalla de matriz de puntos 8X8, una placa de circuito y algunos componentes electrónicos. Mediante programación, puedes controlar la frecuencia de latido, la dimensión del corazón y su brillo.

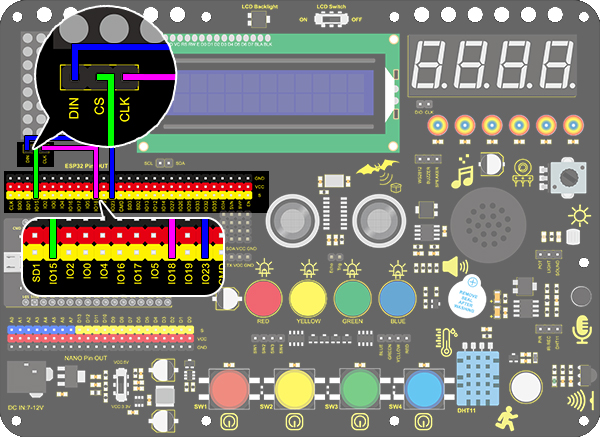

2. Diagrama de Conexiones

3. Código de Prueba

/*
  keyestudio ESP32 Inventor Learning Kit
  Project 18 Beating Heart
  http://www.keyestudio.com
*/

#include "LedControl.h"
int DIN = 23;
int CLK = 18;
int CS = 15;
LedControl lc=LedControl(DIN,CLK,CS,1);
const byte IMAGES1[] = {0x30, 0x78, 0x7c, 0x3e, 0x3e, 0x7c, 0x78, 0x30};  // a big heart
const byte IMAGES2[] = {0x00, 0x10, 0x38, 0x1c, 0x1c, 0x38, 0x10, 0x00};  //a small heart

void setup()
{
  lc.shutdown(0,false);
  // Set brightness to a medium value
  lc.setIntensity(0,8);
  // Clear the display
  lc.clearDisplay(0);
}

void loop()
{
  for(int i=0; i < 8; i++)
  {
      lc.setRow(0,i,IMAGES1[i]);
  }
  delay(1000);
  for(int i=0; i < 8; i++)
  {
    lc.setRow(0,i,IMAGES2[i]);
  }
  delay(1000);
}

4. Resultado de la Prueba

Después de conectar el cableado y subir el código, los dos tamaños de corazones se muestran de forma alternada.

image-20251013113903734
