Proyecto 29 Control Remoto IR

1. Descripción

El control remoto IR utiliza señal IR para controlar el LED, lo que simplifica en gran medida el proceso de control del LED.

2. Principio de Funcionamiento

En este proyecto, a menudo usamos un portador de aproximadamente 38K para la modulación.

El sistema de control remoto IR incluye modulación, emisión y recepción. Envía datos mediante modulación, lo que mejora la eficiencia de transmisión y reduce el consumo de energía.

Generalmente, la frecuencia de modulación del portador está dentro de 30kHz~60kHz (usualmente 38kHz). El ciclo de trabajo de la onda cuadrada es 1/3, como se muestra a continuación, lo cual está determinado por el oscilador de cristal de 455kHz en el extremo emisor.

Una división entera de frecuencia es esencial para el oscilador de cristal en este extremo, y el coeficiente de frecuencia usualmente evalúa 12. Por lo tanto, 455kHz÷12≈37.9kHz≈38kHz.

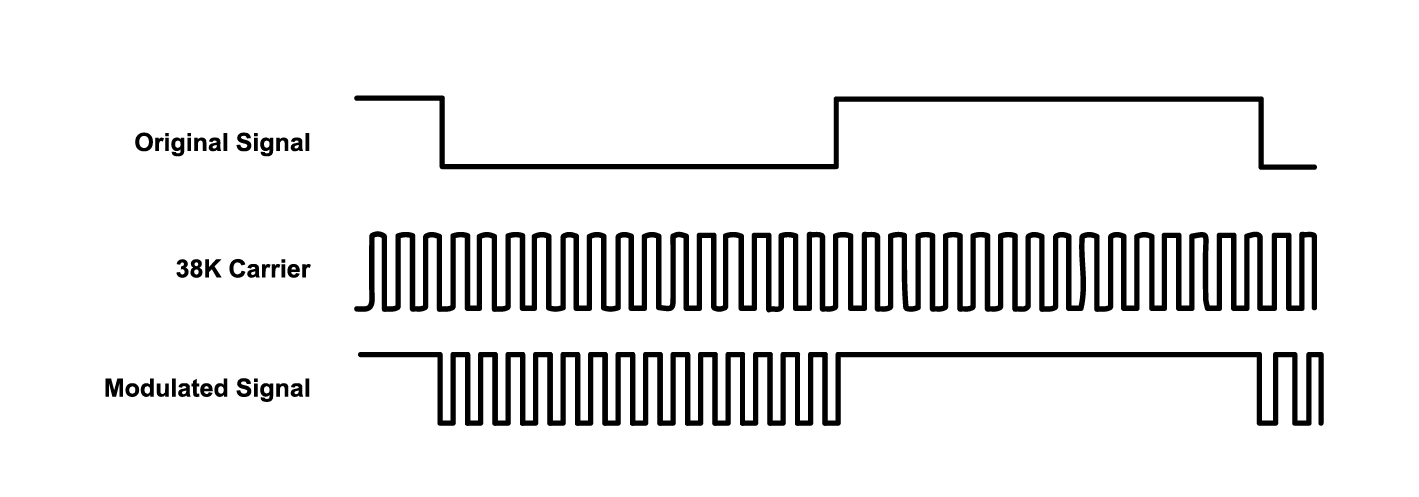

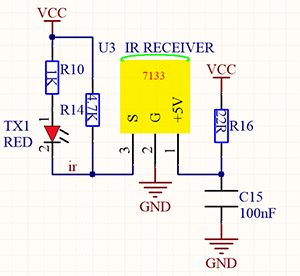

Diagrama completo de emisión del portador de 38KH:

Frecuencia del portador: 38KHz

Longitud de onda: 940nm

Ángulo de recepción: 90°

Distancia de control: 6M

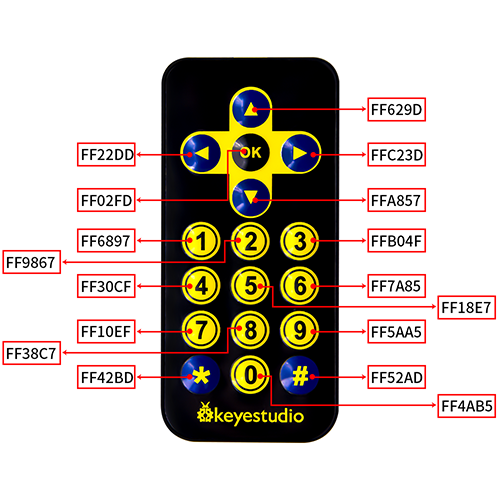

Diagrama esquemático de los botones del control remoto:

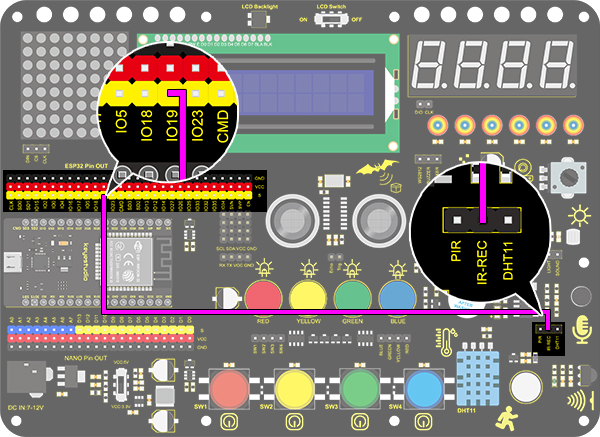

3. Diagrama de Conexiones

4. Código de Prueba

/*
  keyestudio ESP32 Inventor Learning Kit
  Project 29.1 IR Remote Control
  http://www.keyestudio.com
*/
#include <Arduino.h>
#include <IRremoteESP8266.h>
#include <IRrecv.h>
#include <IRutils.h>

const uint16_t recvPin = 19;  // Infrared receiving pin
IRrecv irrecv(recvPin);  // Create a class object used to receive class
decode_results results;   // Create a decoding results class object
long ir_rec;

void setup()
{
  Serial.begin(9600); // Initialize the serial port and set the baud rate to 9600
  irrecv.enableIRIn(); // start receiving signals
}

void loop()
{
  if (irrecv.decode(&results))
  {
    ir_rec = results.value; //assign the signal to the variable ir_rec
    if(ir_rec != 0)
    {		//Prevente the code from repeating execute when the button is pressed
        Serial.print(ir_rec, HEX); //Print the variable ir_rec in hexadecimal
        Serial.println();//Wrapping lines
    }
    irrecv.resume(); //Release the IR remote and receive the next value.
  }
}

5. Resultado de la Prueba

Después de conectar el cableado y subir el código, abra el monitor serial y configure la velocidad en 9600.

Presione el botón en el control remoto y verá el valor en hexadecimal.

6. Ampliación de Conocimientos

A continuación, usaremos un control remoto IR para controlar el LED. Presione OK para encender el LED y presione nuevamente para apagarlo.

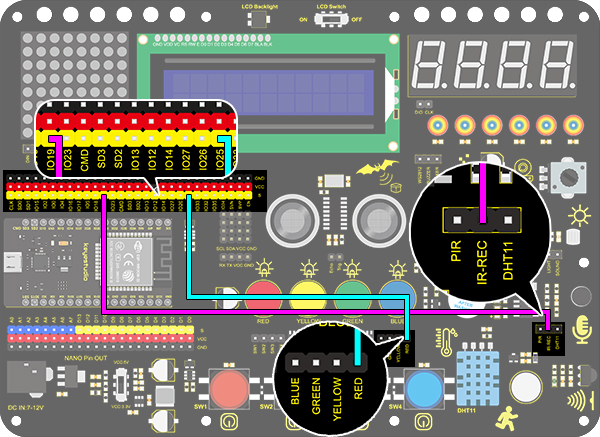

Diagrama de Conexiones：

Código：

/*
  keyestudio ESP32 Inventor Learning Kit
  Project 29.2 IR Remote Control
  http://www.keyestudio.com
*/
#include <Arduino.h>
#include <IRremoteESP8266.h>
#include <IRrecv.h>
#include <IRutils.h>

int led = 25;
int led_val = 0;
const uint16_t recvPin = 19;  // Infrared receiving pin
IRrecv irrecv(recvPin);       // Create a class object used to receive class
decode_results results;       // Create a decoding results class object
long ir_rec;

void setup()
{
  Serial.begin(9600);   // Initialize the serial port and set the baud rate to 9600
  irrecv.enableIRIn();  // start receiving signals
  pinMode(led, OUTPUT);
}

void loop()
{
  if (irrecv.decode(&results))
  {
    ir_rec = results.value;      //assign the signal to the variable ir_rec
    if (ir_rec != 0)
    {           //Prevente the code from repeating execute when the button is pressed
      if (ir_rec == 0xFF02FD) //Determine whether the received IR signal is from button OK
      {
        led_val = !led_val;      //Reverse a variable. If the initial value is 0, it turns to 1 after reversing
        digitalWrite(led, led_val);
      }
    }
    irrecv.resume();  //Release the IR remote and receive the next value.
  }
}

Resultado de la Prueba:

Presione OK para encender el LED y presione nuevamente para apagarlo.
