Proyecto 4 Semáforo

1. Descripción

El módulo de semáforo es un dispositivo utilizado para controlar el paso de peatones y vehículos. Incluye una luz roja, una amarilla y una verde, que implican diferentes instrucciones.

Rojo para Detenerse: Peatones y vehículos deben detenerse.

Amarillo para Precaución: Peatones y vehículos deben prepararse para detenerse. Si la conducción ya está en proceso, la velocidad debe ser lenta.

Verde para Avanzar: Peatones y vehículos continúan respetando las normas de tráfico.

En este proyecto, puedes usar Arduino para escribir código que controle los semáforos. Por ejemplo, establecer la duración de cada luz y el intervalo entre ellas. Además, también puedes añadir un temporizador para alterar los colores de las luces según un horario.

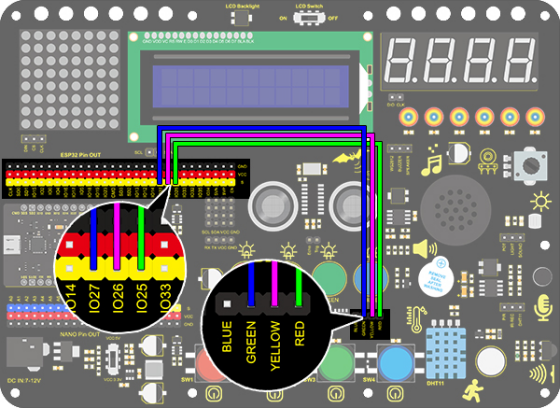

2. Diagrama de Conexiones

3. Código de Prueba

/*
  keyestudio ESP32 Inventor Learning Kit
  Project 4 Traffic Light
  http://www.keyestudio.com
*/
int greenPin = 27;   //Green LED connects to IO27
int yellowPin = 26; //Yellow LED connects to IO26
int redPin = 25;   //Red LED connects to IO25

void setup()
{
  //Set all LED interfaces to output mode
  pinMode(greenPin, OUTPUT);
  pinMode(yellowPin, OUTPUT);
  pinMode(redPin, OUTPUT);
}

void loop()
{
  digitalWrite(greenPin, HIGH); //Light green LED up
  delay(5000);  //Delay 5s
  digitalWrite(greenPin, LOW); //Turn green LED off
  for (int i = 1; i <= 3; i++) //Execute for 3 times
  {
    digitalWrite(yellowPin, HIGH); //Light yellow LED up
    delay(500); //Delay 0.5s
    digitalWrite(yellowPin, LOW); // Turn yellow LED off
    delay(500); //Delay 0.5s
  }
  digitalWrite(redPin, HIGH); //Light red LED up
  delay(5000);  //Delay 5s
  digitalWrite(redPin, LOW); //Turn red LED off

}

4. Resultado de la Prueba

Después de subir el código, el LED verde se encenderá durante 5s, el LED amarillo parpadeará 3 veces y el LED rojo se encenderá durante 5s, en ciclo continuo.
