Proyecto 7 Zumbador Activo

1. Descripción

Un zumbador activo es un componente utilizado como alarma, recordatorio o dispositivo de entretenimiento, que ofrece un sonido confiable. Además, permite estimular sonidos altamente controlables, haciendo nuestros proyectos más interesantes.

2. Principio de Funcionamiento

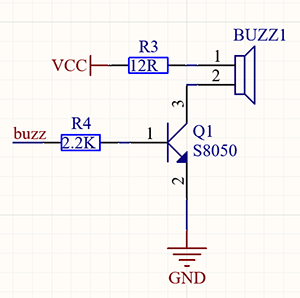

Un zumbador activo integra un multivibrador, por lo que emite sonido solo mediante voltaje DC. El pin 1 del zumbador se conecta a VCC y el pin 2 es controlado por un tríodo. Cuando se proporciona un nivel alto a la base (pin 1) del tríodo, su colector (pin 3) y emisor (pin 2) se conectan a GND, y entonces el zumbador emite sonido.

Por el contrario, si se ofrece un nivel bajo a la base, el resto de los pines quedarán desconectados, por lo que el zumbador permanecerá en silencio.

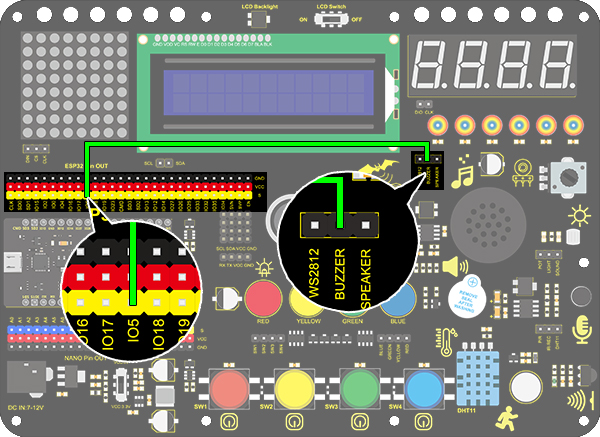

3. Diagrama de Conexiones

4. Código de Prueba

 /*
  keyestudio ESP32 Inventor Learning Kit
  Project 7 Active Buzzer
  http://www.keyestudio.com
*/
int buzzer = 5; //Define buzzer connected to IO5 pin

void setup()
{
  pinMode(buzzer, OUTPUT);//Set the output mode
}

void loop()
{
  digitalWrite(buzzer, HIGH); //IO5 pin outputs a high level to cause the buzzer to emit sound
  delay(1000);					//Delay 1000ms
  digitalWrite(buzzer, LOW); //IO5 outputs a low level to prevent the buzzer to emit sound
  delay(1000);
}

5. Resultado de la Prueba

Después de subir el código y encender, el zumbador emite sonido durante 1s y permanece en silencio durante 1s.
