Progetto 1 LED Blink

1.Descrizione

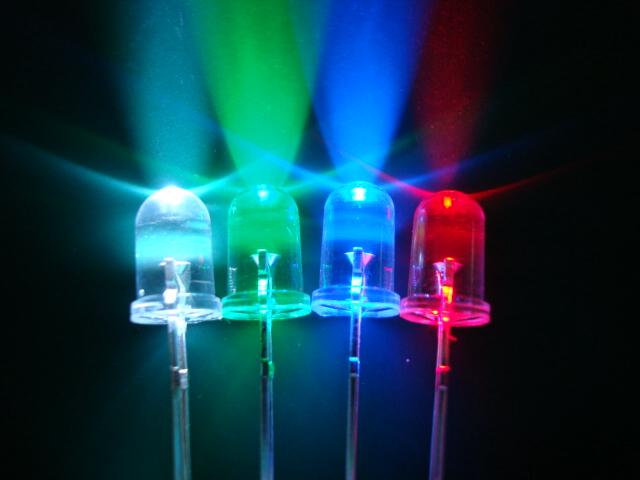

Per principianti e appassionati, LED Blink è un programma fondamentale. LED, abbreviazione di light emitting diodes, è composto da composti chimici come Ga, As, P, N e così via.

Il LED può lampeggiare in diversi colori modificando il tempo di ritardo nel codice di prova. Quando è sotto controllo, alimentando GND e VCC, il LED si accenderà se il terminale S è a livello alto, altrimenti si spegnerà.

2.Specifiche

Interfaccia di controllo: porta digitale
Tensione di lavoro: DC 3.3-5V
Spaziatura pin: 2.54mm
Colore display LED: rosso

3.Componenti

Scheda di sviluppo *1	Driver motore 8833 *1	Modulo LED rosso*1

Cavo Dupont 3P F-F*1	Cavo USB*1

4.Diagramma di collegamento

Come si vede dalla figura sopra, la scheda di espansione driver motore Keyestudio 8833 è impilata sulla scheda di sviluppo Keyestudio 4.0.

I pin G, V e S del modulo LED sono collegati rispettivamente a G, 5V e D9 della scheda di espansione.

5.Codice di prova

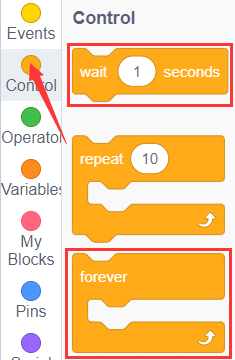

Puoi trascinare i blocchi per modificare. I blocchi elencati di seguito sono a titolo di riferimento.

(1).

(2).

(3).

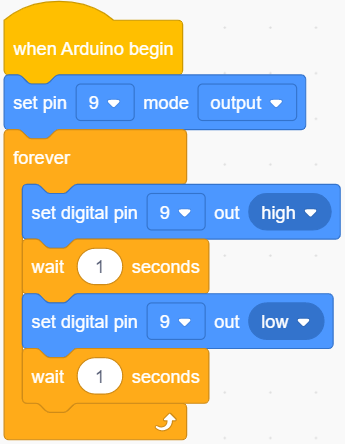

Codice di prova completo

6.Risultato del test

Dopo aver caricato con successo il codice sulla scheda V4.0, collega i fili secondo il diagramma di collegamento e usa un cavo USB per collegare il computer e alimentare la scheda. Dopo l’accensione, vedrai il LED collegato al D9 accendersi e spegnersi.

7.Prassi di estensione

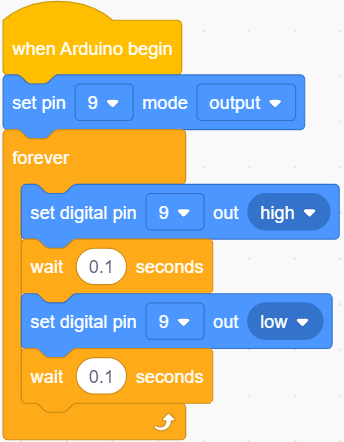

Successivamente, vediamo come cambiare la frequenza del lampeggio del LED modificando il tempo di attesa.

Dopo aver caricato con successo il codice sulla scheda V4.0, collega i fili secondo il diagramma di collegamento e usa un cavo USB per collegare il computer e alimentare la scheda. Il risultato del test mostra che il LED lampeggia più velocemente.
