Progetto 7 Controllo Remoto Bluetooth

1.Descrizione

In questo kit è presente un modulo Bluetooth DX-BT24 5.1. Questo modulo Bluetooth dispone di uno spazio di 256Kb e rispetta la specifica Bluetooth V5.1BLE, che supporta i comandi AT. Gli utenti possono modificare parametri come la velocità di trasmissione (baud rate) e il nome del dispositivo della porta seriale secondo necessità.

Inoltre, supporta l’interfaccia UART e la trasmissione trasparente della porta seriale Bluetooth, che include anche i vantaggi di basso costo, dimensioni ridotte, basso consumo energetico e alta sensibilità per l’invio e la ricezione. È importante notare che necessita solo di pochi componenti periferici per realizzare le sue potenti funzioni.

2.Specifiche

  • Protocollo Bluetooth: Specifica Bluetooth V5.1 BLE

  • Distanza di lavoro: In ambiente aperto, può raggiungere comunicazioni ultra-lunghe fino a 40m

  • Frequenza operativa: banda ISM 2.4GHz

  • Interfaccia di comunicazione: UART

  • Certificazione Bluetooth: Conforme agli standard di certificazione FCC CE ROHS REACH

  • Parametri porta seriale: 9600, 8 bit dati, 1 bit di stop, bit di parità disabilitato, nessun controllo di flusso

  • Alimentazione: 5V DC

  • Temperatura operativa: –10℃ a +65℃

3.Applicazione

Il modulo DX-BT24 supporta anche il protocollo BT5.1 BLE, che può essere collegato direttamente a dispositivi iOS con funzione Bluetooth BLE, e supporta l’esecuzione residente di programmi in background. È principalmente utilizzato nel campo della trasmissione wireless di dati a breve distanza. Permette di evitare collegamenti via cavo ingombranti e può sostituire direttamente i cavi seriali.

Aree di applicazione di successo dei moduli BT24:

※ Trasmissione dati wireless Bluetooth;

※ Periferiche per telefoni cellulari e computer;

※ Dispositivi POS portatili;

※ Trasmissione dati wireless per apparecchiature mediche;

※ Controllo domotico intelligente;

※ Stampanti Bluetooth;

※ Giocattoli telecomandati Bluetooth;

※ Biciclette condivise;

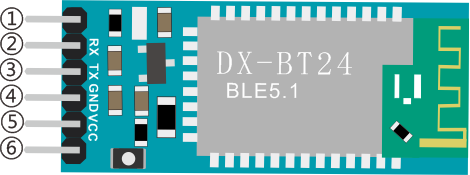

Porte

①STATE:Pin di stato

②RX:Pin di ricezione

③TX:Pin di trasmissione

④GND:GND

⑤VCC:Alimentazione

⑥EN:Pin di abilitazione

Collegare il modulo BT alla scheda di sviluppo.

Uno BT24
TX RX
RX TX
VCC 5V
GND GND

4.Componenti

Scheda di Sviluppo *1

Driver Motore 8833 *1

Modulo LED Rosso*1




Cavo Dupont 3P F-F*1

Cavo USB*1

Modulo Bluetooth DX-BT24*1

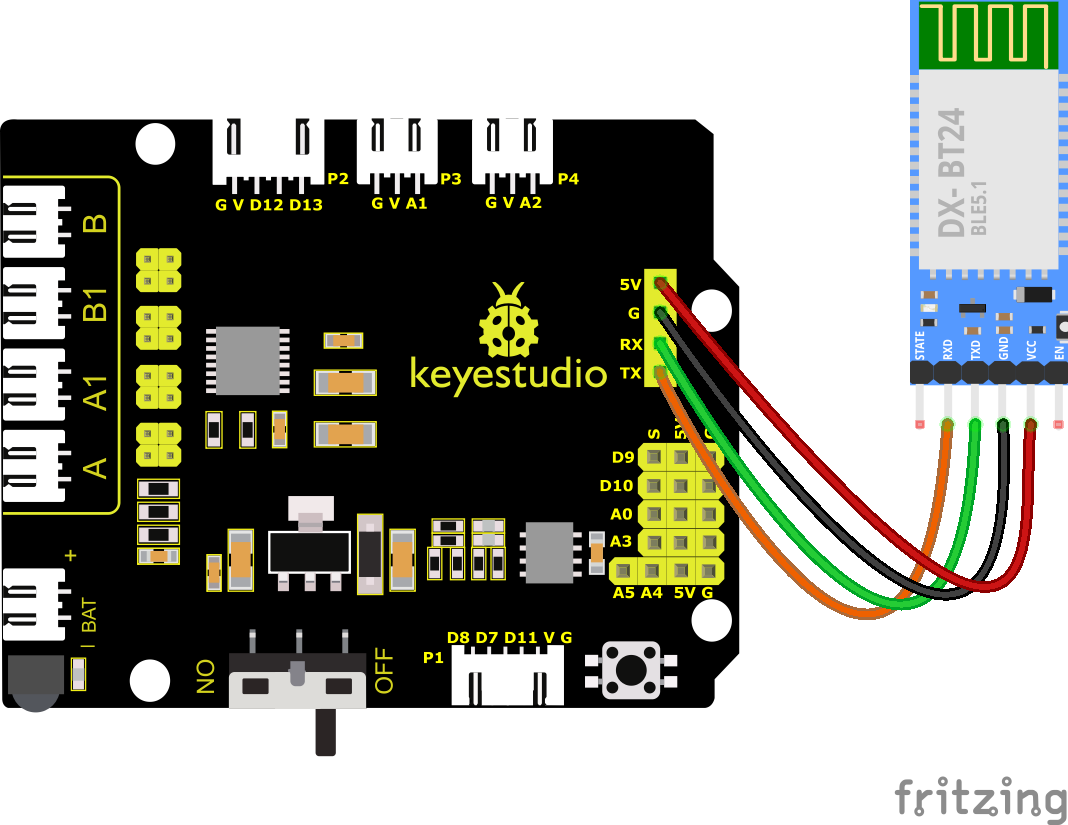

5.Diagramma di Collegamento

RXD, TXD, GND e VCC del modulo BT sono collegati rispettivamente a TX, RX, G e 5V.

STATE e BRK del modulo BT non necessitano di collegamento.

Nota: la direzione del modulo BT quando viene inserito sulla scheda 8833. Non inserirlo prima di caricare il codice.

6.Codice di Test

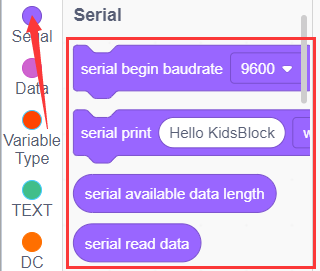

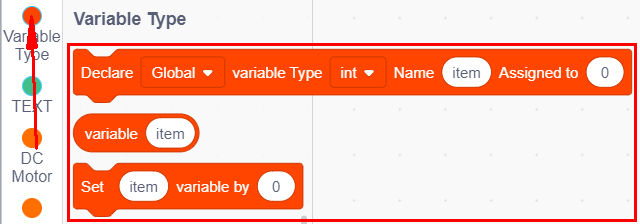

Puoi trascinare i blocchi per modificare. I blocchi elencati di seguito sono a titolo di riferimento.

(1).

(2).

(3).

(4).

(5).

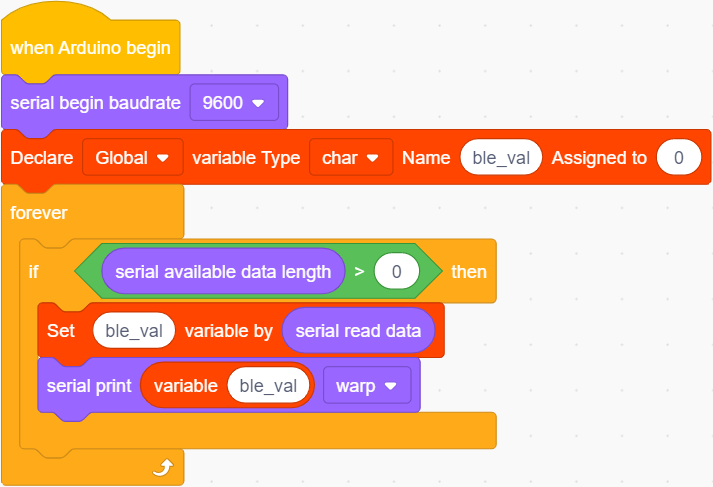

Codice di Test Completo

Nota: Prima di caricare il codice di test, è necessario rimuovere il modulo Bluetooth, altrimenti il caricamento del codice fallirà. Collegare il modulo Bluetooth dopo aver caricato correttamente il codice.

7.Risultato del Test

Dopo aver caricato con successo il codice sulla scheda V4.0, collegare i fili secondo il diagramma di collegamento, quindi collegare il computer tramite cavo USB per alimentare la scheda. Dopo l’accensione, inserire il modulo BT e il LED lampeggerà, quindi è necessario scaricare l’app BT.

8.Scarica l’APP Bluetooth

Sistema Apple

(1).Aprire l’App Store sull’iPhone.

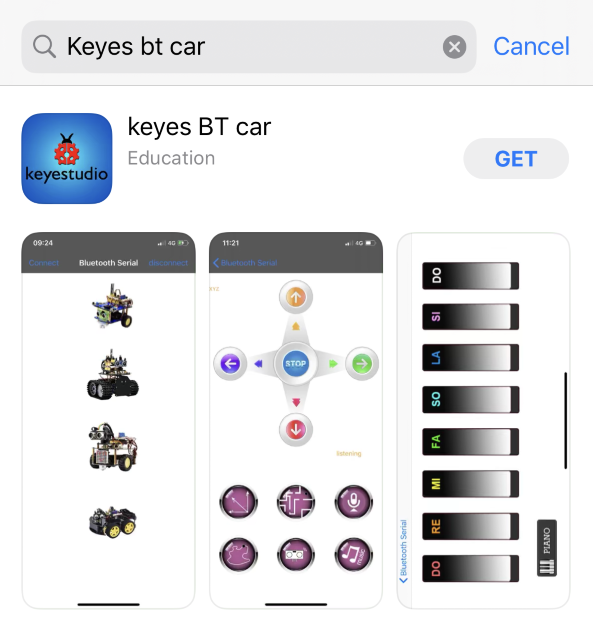

(2). Cerca keyes BT car e scarica l’APP sul tuo telefono.

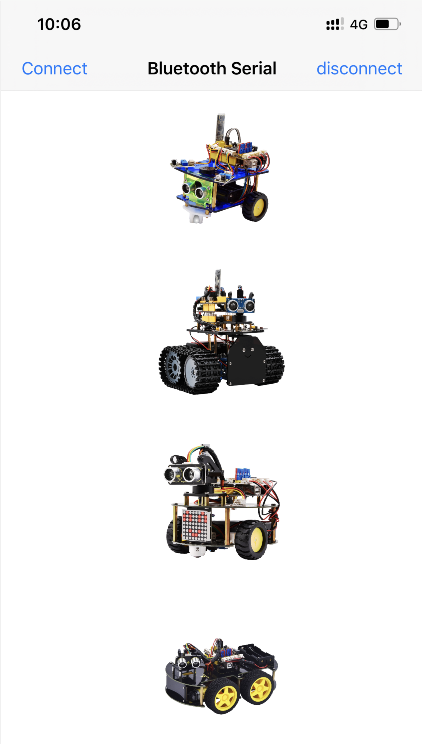

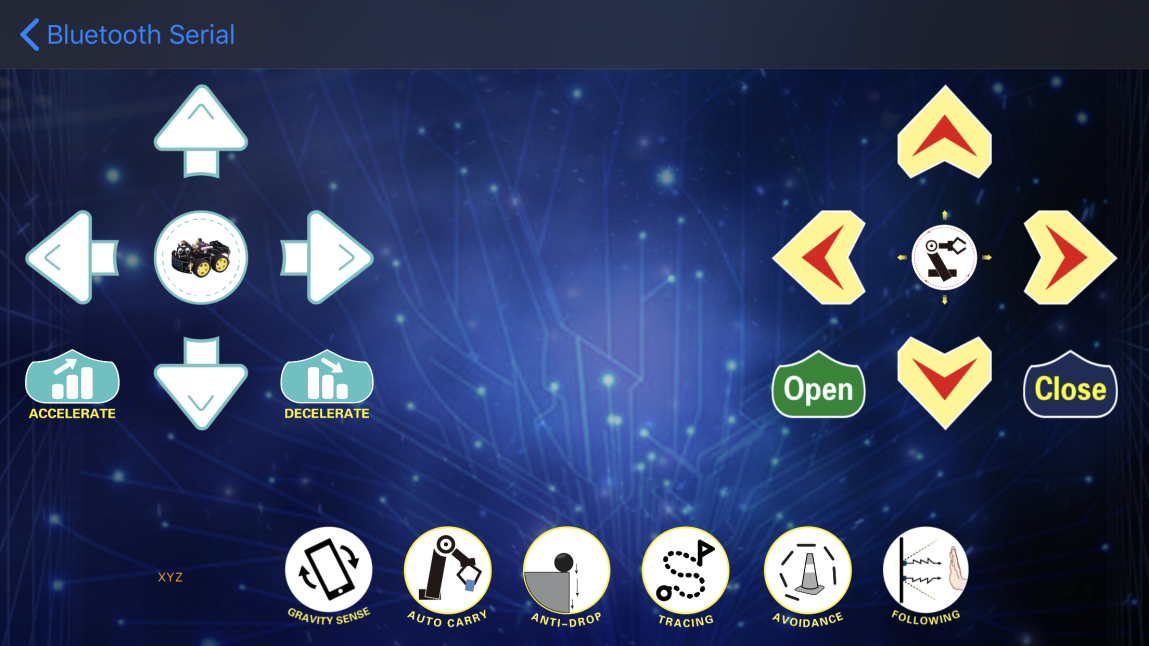

(3). Dopo l’installazione, entra nella sua interfaccia.

(4). Clicca il pulsante “Connect” nell’angolo in alto a sinistra per cercare automaticamente il Bluetooth. Quando viene trovato BT24, clicca su “Connect” per connettere il Bluetooth, quindi clicca per entrare nell’interfaccia di controllo della smart car 4WD.

Sistema Android

(1). Entra nel Google Play Store e cerca “keyes 4wd”.

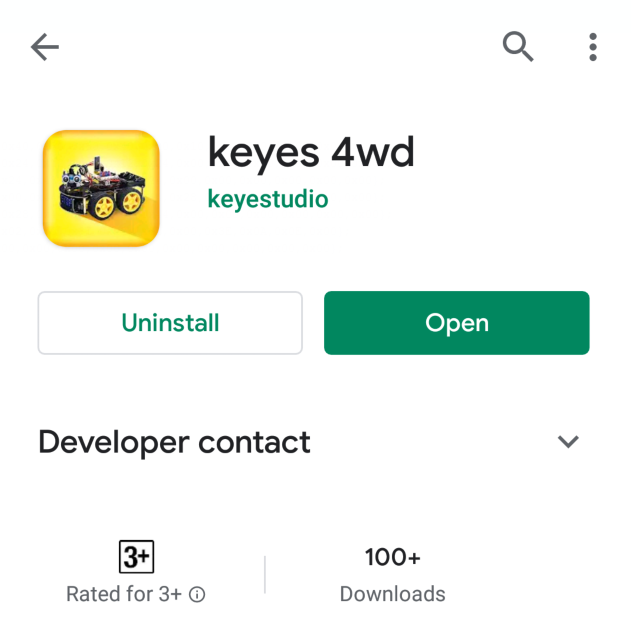

(2). L’icona dell’app appare come mostrato dopo l’installazione.

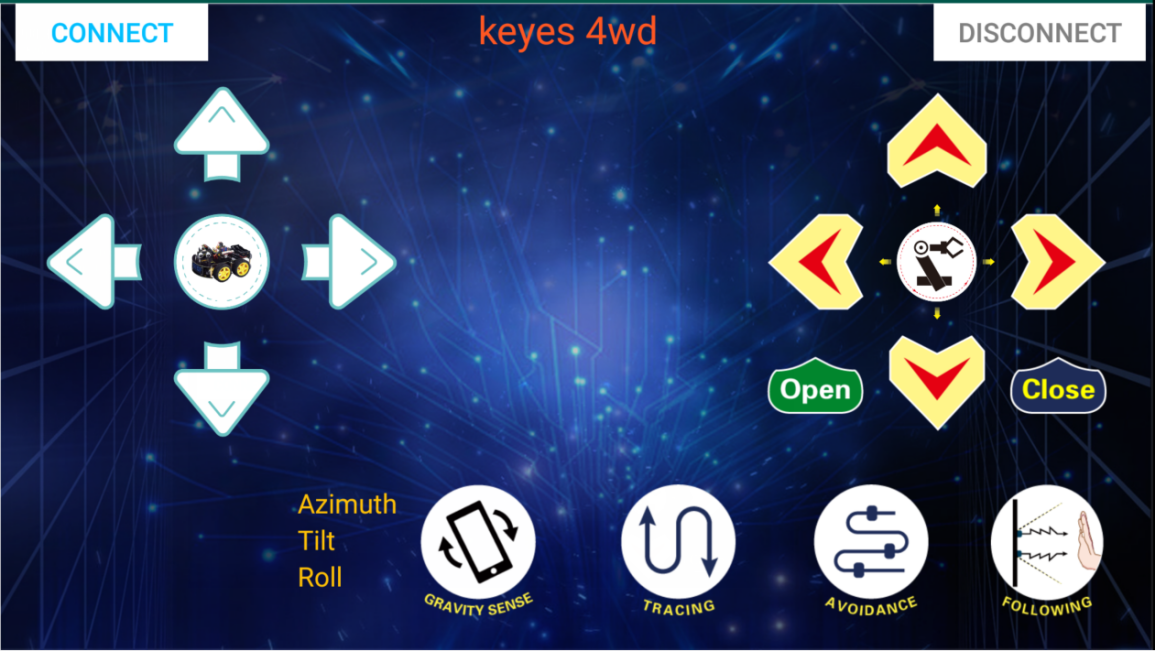

(3). Clicca sull’app per entrare nella pagina seguente.

(4). Dopo aver connesso il Bluetooth, collega l’alimentazione e il LED indicatore del modulo Bluetooth lampeggerà. Tocca “Connect” per cercare il Bluetooth.

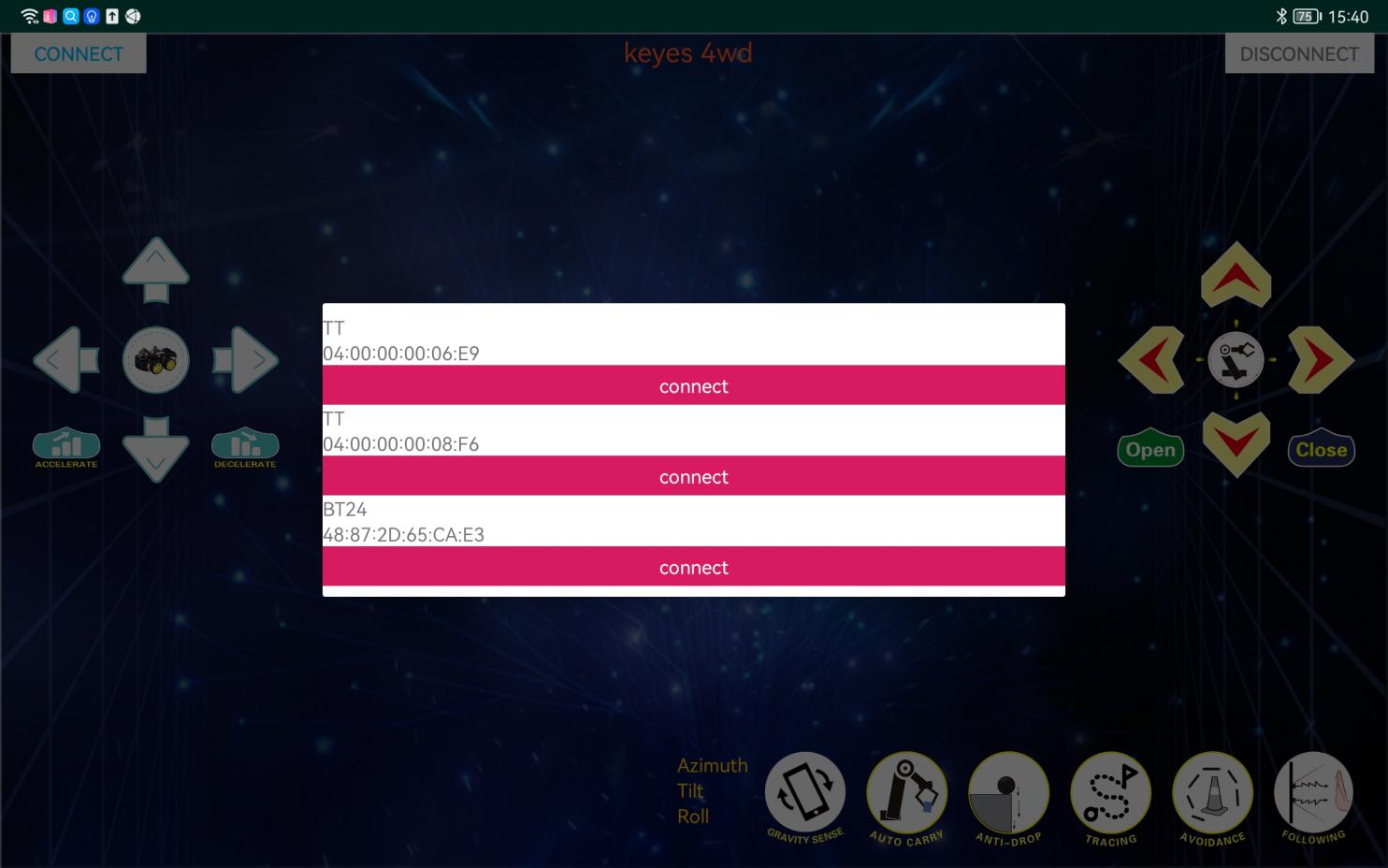

(5). Quando viene trovato BT24, clicca su “connect” per connettere il Bluetooth. Quando “connect” diventa “is connected”, significa che la connessione Bluetooth è avvenuta con successo. Come mostrato nell’immagine sottostante, il LED Bluetooth rimarrà acceso.

(6). Dopo aver connesso il modulo Bluetooth, clicca per impostare il baud rate a 9600. Premendo il pulsante dell’APP Bluetooth, verranno visualizzati i caratteri corrispondenti, come mostrato di seguito:

Tasto

Funzione

wps14

Associa modulo Bluetooth DX-BT24 5.1

wps15

Disconnetti Bluetooth

Carattere di controllo

Funzione

wps16

Premi: F
Rilascia: S

Premi il pulsante, la macchina va avanti;
rilascia per fermare

wps17

Premi: L
Rilascia: S

Premi il pulsante, la macchina gira a sinistra;
rilascia per fermare

wps18

Premi: R
Rilascia: S

Premi il pulsante, la macchina gira a destra;
rilascia per fermare

wps19

Premi: B
Rilascia: S

Premi il pulsante, la macchina va indietro;
rilascia per fermare

wps20

Premi: “a”
Rilascia: “S”

Clicca per accelerare (massimo: 255)

wps21

Premi: “d”
Rilascia: “S”

Clicca per rallentare (minimo: 0)

wps22

Clicca per avviare la funzione di
rilevamento della gravità del
telefono: clicca di nuovo per
uscire dal controllo di rilevamento gravità

wps23

Clicca per inviare “X”,
clicca di nuovo per inviare “S”

Avvia funzione di tracciamento linea;
clicca di nuovo per uscire

wps24

Clicca per inviare “Y”,
clicca di nuovo per inviare “S”

Avvia funzione di evitamento ad ultrasuoni;
clicca di nuovo per uscire

wps25

Clicca per inviare “U”,
clicca di nuovo per inviare “S”

Avvia funzione di inseguimento ad ultrasuoni;
clicca di nuovo per uscire

wps26

Clicca per inviare “G”,
clicca di nuovo per inviare “S”

Avvia funzione di restrizione;
clicca di nuovo per uscire

9. Pratica di Estensione

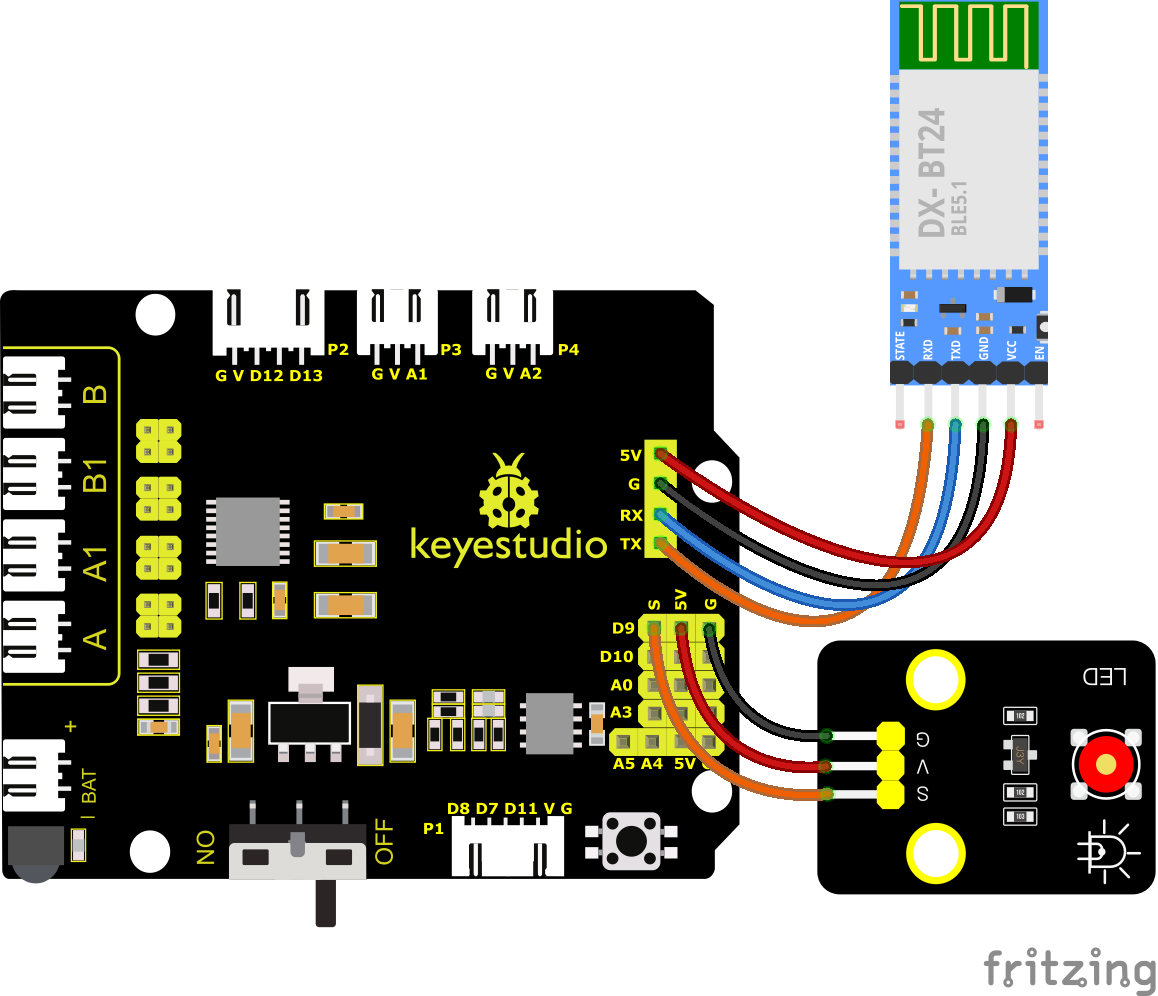

Qui vediamo come utilizzare il comando inviato dal telefono cellulare per accendere o spegnere una luce LED. Osservando lo schema di collegamento, un LED è collegato al pin D9.

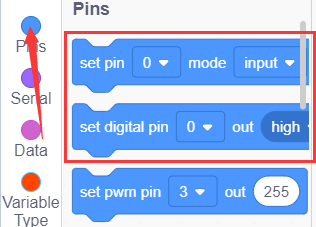

Puoi trascinare i blocchi per modificare. I blocchi elencati di seguito sono per riferimento.

(1).

(2).

(3).

(4).

(5).

(6).

(7).

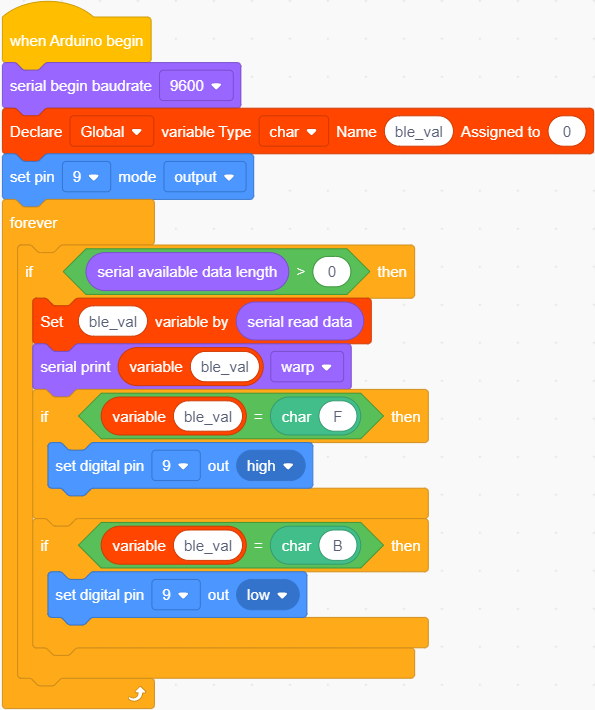

Codice di Test Completo

Dopo aver caricato con successo il codice sulla scheda V4.0, collega i cablaggi secondo lo schema, quindi collega il computer tramite un cavo USB per alimentare la scheda. Dopo l’accensione, clicca e per controllare l’accensione e lo spegnimento del LED.
