Progetto 6 Ricezione IR
1.Descrizione
Non c’è dubbio che il telecomando a infrarossi sia onnipresente nella vita quotidiana. Viene utilizzato per controllare vari elettrodomestici, come TV, stereo, videoregistratori e ricevitori di segnali satellitari. Il telecomando a infrarossi è composto da un sistema di trasmissione a infrarossi e da un sistema di ricezione a infrarossi, cioè un telecomando a infrarossi e un modulo ricevitore a infrarossi e un microcontrollore in grado di decodificare.
Il segnale portante a infrarossi a 38K emesso dal telecomando è codificato dal chip di codifica nel telecomando. È composto da una sezione di codice pilota, codice utente, codice inverso utente, codice dati e codice inverso dati. L’intervallo di tempo dell’impulso viene utilizzato per distinguere se è un segnale 0 o 1 e la codifica è composta da questi segnali 0, 1.
Il codice utente dello stesso telecomando è costante mentre il codice dati può distinguere il tasto.
Quando si preme un tasto del telecomando, il telecomando invia un segnale portante a infrarossi. Quando il ricevitore IR riceve il segnale, il programma decodifica il segnale portante e determina quale tasto è stato premuto. L’MCU decodifica il segnale 01 ricevuto, giudicando così quale tasto è stato premuto dal telecomando.
Il ricevitore a infrarossi che utilizziamo è un modulo ricevitore a infrarossi. È composto principalmente da una testa ricevente a infrarossi, che è un dispositivo che integra ricezione, amplificazione e demodulazione. Il suo IC interno ha completato la demodulazione e può realizzare dalla ricezione a infrarossi all’uscita ed è compatibile con segnali TTL.
Inoltre, è adatto per telecomandi a infrarossi e trasmissione dati a infrarossi. Il modulo ricevitore a infrarossi realizzato dal ricevitore ha solo tre pin, linea del segnale, VCC e GND. È molto comodo per comunicare con Arduino e altri microcontrollori.
2.Specifiche
Tensione di funzionamento: 3.3-5V (DC)
Segnale di uscita: Segnale digitale
Angolo di ricezione: 90 gradi
Frequenza: 38khz
Distanza di ricezione: 10m

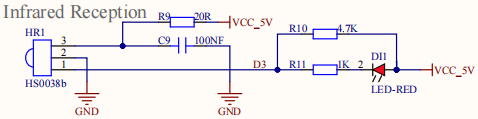

L’immagine mostra il prodotto reale e lo schema elettrico del ricevitore a infrarossi.
3.Componenti
Scheda di sviluppo *1 |
Driver motore 8833 *1 |
Modulo LED Rosso*1 |
|---|---|---|
|
|
|
Cavo Dupont 3P F-F*1 |
Cavo USB*1 |
|
|
|

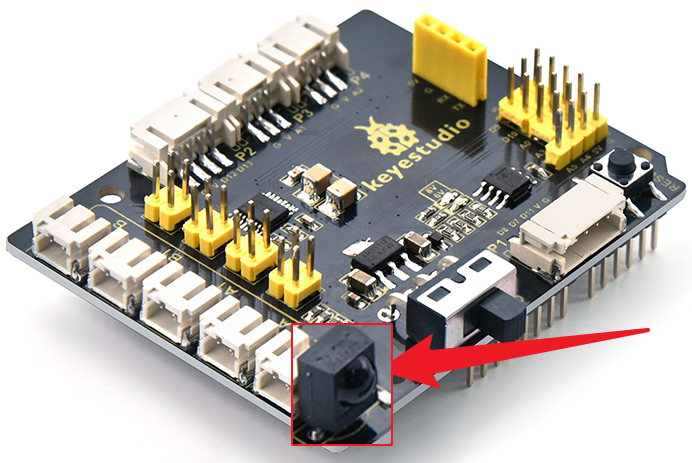

Poiché la scheda 8833 integra il ricevitore IR, non è necessario effettuare collegamenti. I pin del modulo ricevitore IR sono G (GND), V (VCC) e D3.
4.Codice di test
Nota bene: Il modulo a infrarossi mostrato nella dimostrazione software è già integrato nella scheda di espansione e non viene fornito separatamente. Di conseguenza, non troverai il modulo raffigurato nell’immagine sottostante all’interno del prodotto.
Prima di scrivere il codice, è necessario importare il file della libreria del sensore ricevitore IR. I passaggi specifici sono i seguenti:
Clicca su

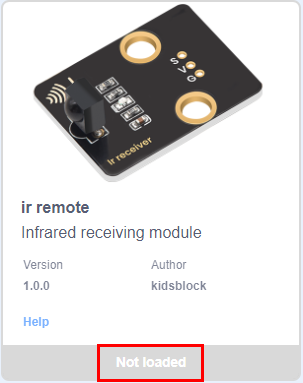

per entrare nell’interfaccia della libreria di estensione di sensori/moduli/componenti, quindi cerca il sensore “ir remote” e cliccaci sopra. In questo modo, “Not loaded” cambia in “loaded”, indicando che il sensore “ir remote” è stato aggiunto con successo.
Clicca su

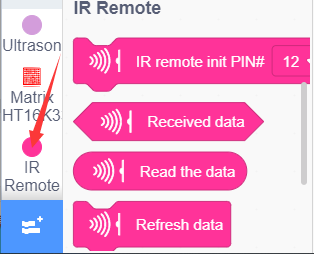

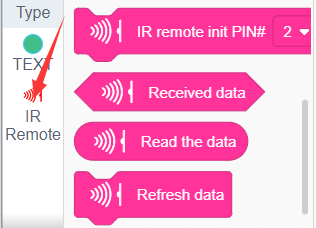

per tornare all’interfaccia dell’editor di codice, si può vedere il blocco di istruzioni del sensore “ir remote” aggiunto nell’area modulo.

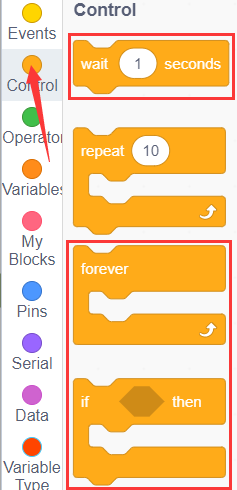

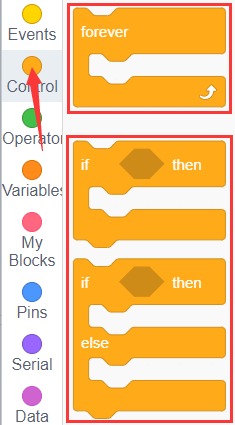

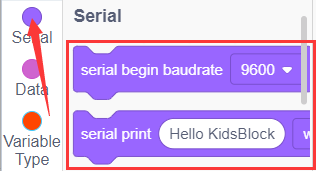

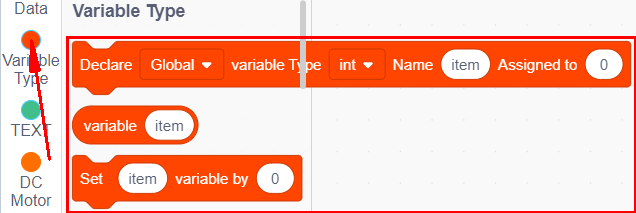

Puoi trascinare i blocchi per modificare. I blocchi elencati di seguito sono per riferimento.
(1).
(2).
(3).
(4).

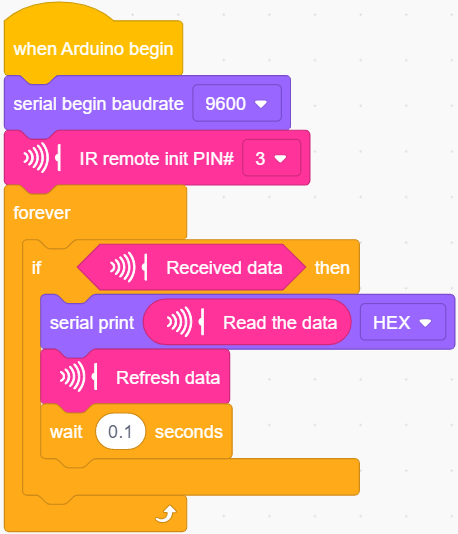

Codice di test completo
5.Risultato del test
Dopo aver caricato con successo il codice sulla scheda V4.0, collega i cablaggi secondo lo schema elettrico, quindi collega il computer tramite un cavo USB per alimentare la scheda. Dopo l’accensione, clicca su

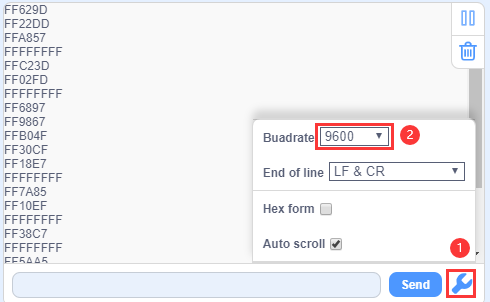

per impostare la velocità di trasmissione a 9600 baud.
Prendi il telecomando e invia il segnale al sensore ricevitore a infrarossi. Puoi vedere il valore del tasto corrispondente; se il tempo di pressione del tasto è troppo lungo, FFFFFFFF tende a generare caratteri illeggibili.
I valori dei tasti del telecomando sono mostrati di seguito.
6. Pratica di Estensione
Abbiamo decodificato il valore del tasto del telecomando IR. Che ne dici di controllare il LED tramite il valore misurato? Potremmo progettare un esperimento.

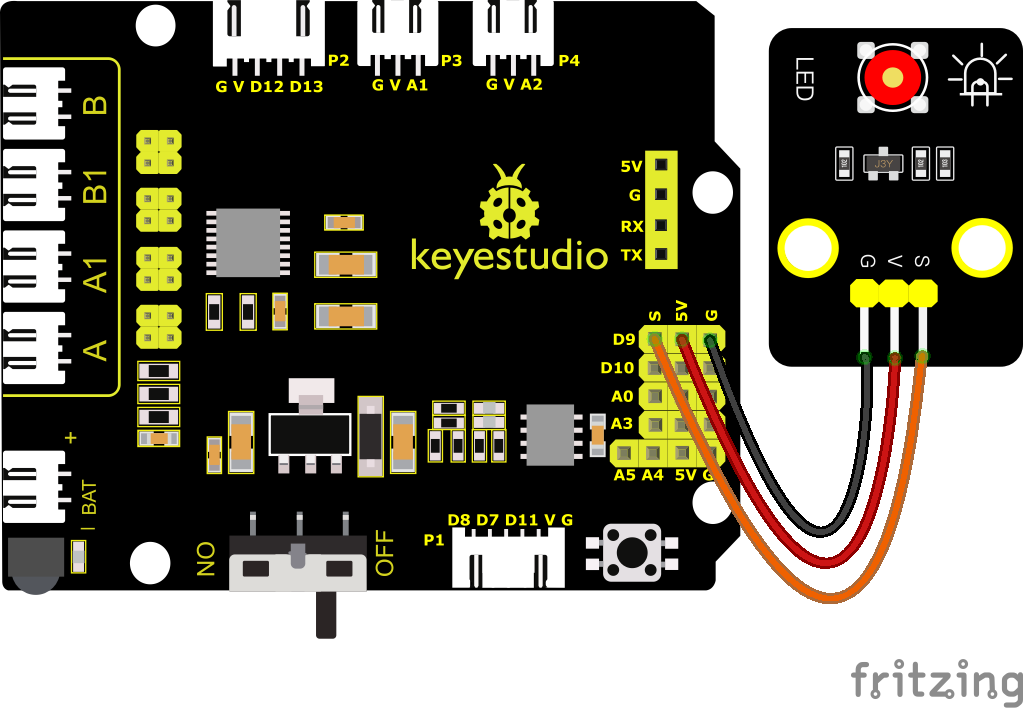

Collega un LED a D9, quindi premi i tasti del telecomando per accendere e spegnere il LED.
Puoi trascinare i blocchi per modificare. I blocchi elencati di seguito sono per riferimento.
(1).
(2).
(3).
(4).
(5).
(6).
(7).
(8).

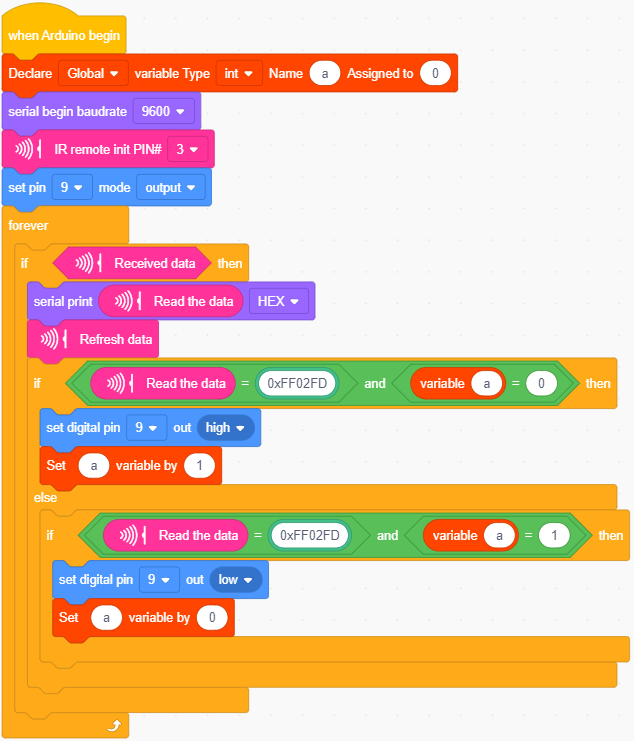

Codice di Test Completo
Dopo aver caricato con successo il codice sulla scheda V4.0, collega i cablaggi secondo lo schema elettrico, quindi collega il computer tramite un cavo USB per alimentare la scheda. Dopo l’accensione, premendo il tasto “OK” sul telecomando è possibile accendere e spegnere il LED.
