Progetto 15 Risponditore

1. Descrizione

Questo risponditore programmabile riceve e invia segnali tramite la scheda di sviluppo Arduino e un gruppo di pulsanti, e valuta la correttezza delle risposte tramite un LED. È un ottimo strumento per esercitare la capacità di reazione degli studenti e catturare la loro attenzione sulle domande. Se la risposta è corretta, il partecipante ottiene molti punti.

Inoltre, semplifica la gestione da parte degli insegnanti dei “grabber” delle domande e riduce il disordine delle risposte. Può persino stimolare l’interesse degli studenti nell’apprendimento.

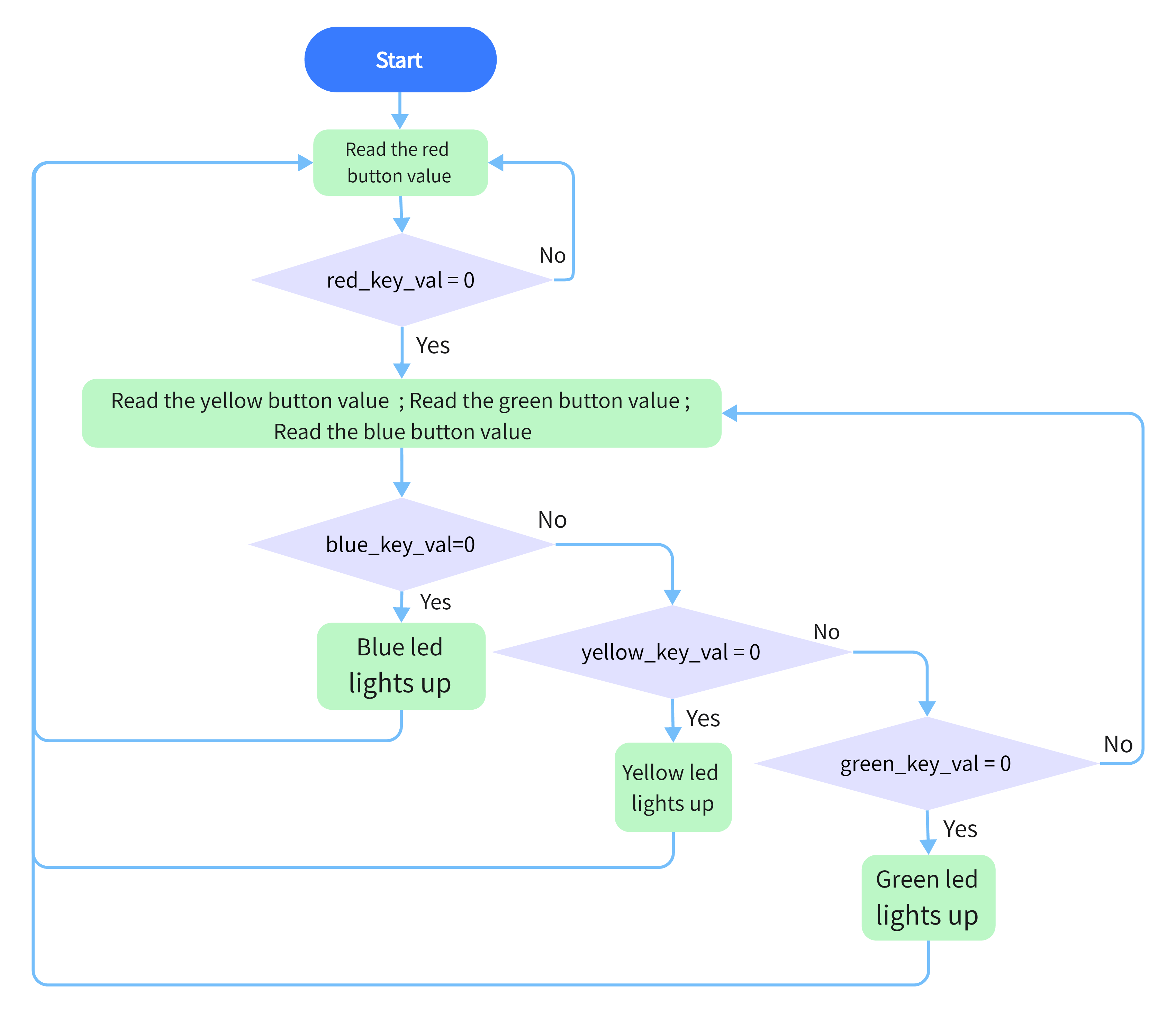

2. Diagramma di flusso

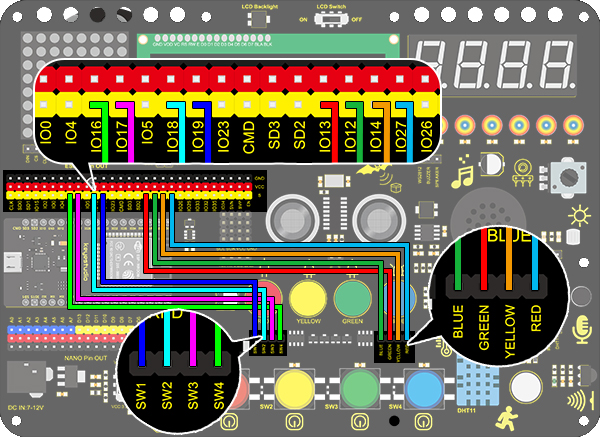

3. Schema di collegamento

4. Codice di test

/*
  keyestudio ESP32 Inventor Learning Kit
   Project 15 Responder
  http://www.keyestudio.com
*/
int blue_key = 16;	//Set blue button to connect pin D3
int  green_key= 17;	//Set green button to connect pin D4
int yellow_key = 18;	//Set yellow button to connect pin D5
int red_key = 19;	//Set red button to connect pin D6

int blue_led = 12;	//Set blue LED to connect pin D7
int green_led = 13;	//Set green LED to connect pin D8
int yellow_led = 14;	//Set yellow LED to connect pin D9
int red_led = 27;	//Set red LED to connect pin D10

void setup()
{
    //Set the pin connecting with button to input
  pinMode(blue_key,INPUT);
  pinMode(green_key,INPUT);
  pinMode(yellow_key,INPUT);
  pinMode(red_key,INPUT);
 	//Set the pin connecting with LED to output
  pinMode(blue_led,OUTPUT);
  pinMode(green_led,OUTPUT);
  pinMode(yellow_led,OUTPUT);
  pinMode(red_led,OUTPUT);

}

void loop()
{
  int red_key_val = digitalRead(red_key);	//Read the red button value
  digitalWrite(red_led,HIGH);				//Red LED lights up
  if(red_key_val == 0)
  {				//Determine whether the red button is pressed
    digitalWrite(red_led,LOW);		//All LED go off
    digitalWrite(blue_led,LOW);
    digitalWrite(green_led,LOW);
    digitalWrite(yellow_led,LOW);
    delay(200);
    while(1)
    {						//while()loop
      int blue_key_val = digitalRead(blue_key);		//Read the button value
      int green_key_val = digitalRead(green_key);
      int yellow_key_val = digitalRead(yellow_key);
      if(blue_key_val == 0)
      {						//Determine whether the blue button is pressed
        digitalWrite(blue_led,HIGH);				//Blue LED lights up
        break;										//Exit loop
      }
      if(green_key_val == 0)
      {
        digitalWrite(green_led,HIGH);
        break;
      }
      if(yellow_key_val == 0)
      {
        digitalWrite(yellow_led,HIGH);
        break;
      }
    }
  }
}

5. Risultato del test

Simuliamo un gioco di risposta rapida.

Premere il pulsante rosso per spegnere tutte le luci LED. Poi possiamo selezionare i pulsanti giallo, verde e blu per accendere i LED corrispondenti. La persona il cui LED si accende per prima può rispondere per prima.
