Progetto 20 Pilastro di Luce

1. Descrizione

La resistenza (inferiore a 1KΩ) della fotoresistenza varia in base alla luce, quindi può controllare la luminosità della matrice di punti. Durante il controllo, colleghiamo questa resistenza a un pin analogico sulla scheda per monitorare la variazione della resistenza. In questo modo, la luce controlla automaticamente la luminosità del display.

Inoltre, la fotoresistenza è ampiamente utilizzata nella vita quotidiana. Ad esempio, una tenda si apre o si chiude automaticamente in base all’intensità della luce esterna.

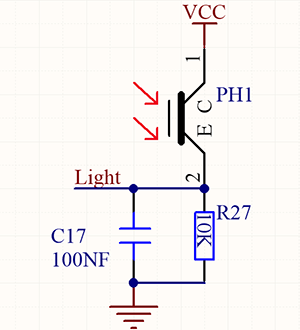

2. Principio di Funzionamento

Quando è completamente al buio, la resistenza è pari a 0,2MΩ, e la tensione al terminale di segnale (punto 2) si avvicina a 0V. Più la luce è intensa, più la resistenza e la tensione saranno basse.

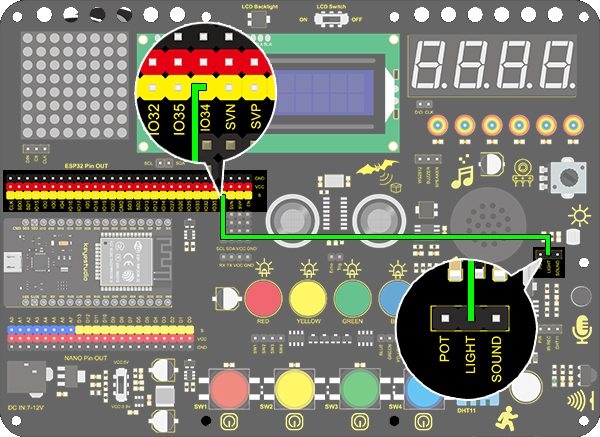

3. Schema di Collegamento

4. Codice di Test

/*
  keyestudio ESP32 Inventor Learning Kit
  Project 20.1 Light Pillar
  http://www.keyestudio.com
*/
int light = 34;      //Define light to IO34

void setup()
{
  // put your setup code here, to run once:
  Serial.begin(9600);		//Set baud rate to 9600
}

void loop()
{
  // put your main code here, to run repeatedly:
  int value = analogRead(light);	//Read IO34 and assign it to the variable value
  Serial.println(value);		//Print the variable value and wrap it around
  delay(200);
}

5. Risultato del Test

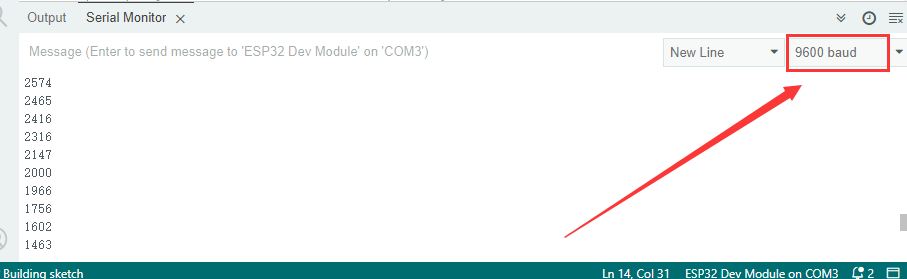

Dopo aver collegato i fili e caricato il codice, aprire il monitor seriale impostando la velocità di trasmissione a 9600; verrà visualizzato il valore analogico, nell’intervallo da 0 a 4095. Variando l’intensità della luce intorno al sensore, si modifica il valore letto.

6. Approfondimento

Utilizzeremo questa fotoresistenza per rilevare l’intensità della luce ambientale. Le due colonne centrali sono incluse in questo esperimento per rappresentare l’intensità luminosa. Più è forte, più LED si accenderanno. Questo forma un “pilastro di luce”.

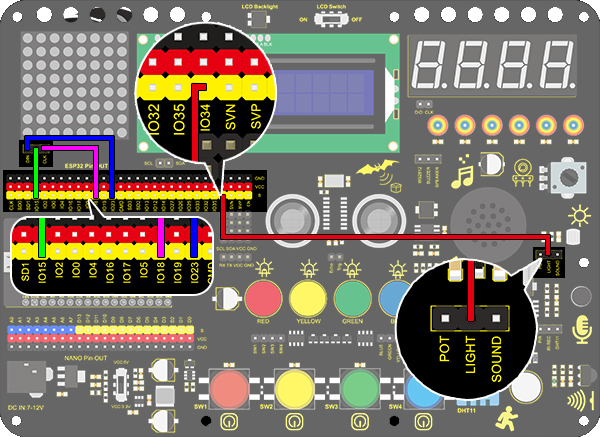

• Schema di Collegamento：

• Codice：

/*
  keyestudio ESP32 Inventor Learning Kit
  Project 20.2 Light Pillar
  http://www.keyestudio.com
*/

#include "LedControl.h"
int DIN = 23;
int CLK = 18;
int CS = 15;
LedControl lc=LedControl(DIN,CLK,CS,1);
const byte IMAGES[8] = {0x01,0x03,0x07,0x0F,0x1F,0x3F,0x7F,0xFF}; //Data of light pillar

int light = 34;

void setup()
{
  lc.shutdown(0,false);
  // Set brightness to a medium value
  lc.setIntensity(0,8);
  // Clear the display
  lc.clearDisplay(0);
  pinMode(light,INPUT);
}

void loop()
{
  int value = analogRead(light);
  int temp = map(value,0,4095,0,7);  //Convert the range of analog values to 0-7
  lc.setRow(0,3,IMAGES[temp]);      //Display the value of the array IMAGES[temp] in column 3
  lc.setRow(0,4,IMAGES[temp]);      //Display the value of the array IMAGES[temp] in column 4
}

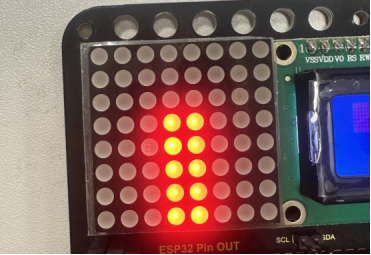

• Risultato del Test

Più la luce vicino alla fotoresistenza è intensa, più alta sarà la colonna luminosa della matrice LED.
