Progetto 17 Allarme di Invasione

1. Descrizione

Questo sistema di allarme di invasione è in grado di rilevare intrusi in case o piccoli uffici e avvisare il proprietario per prendere misure tempestive.

In questo progetto, il sensore monitora una determinata area. Un dispositivo sulla scheda Arduino attiverà il LED per accendersi e il buzzer per emettere un segnale acustico di avviso se viene rilevato un movimento in quella zona.

Virtualmente, questo modulo presenta praticità, facile installazione e costi contenuti. Oltre che per abitazioni e uffici, si applica anche a fabbriche, magazzini e mercati, proteggendo in larga misura la sicurezza della proprietà.

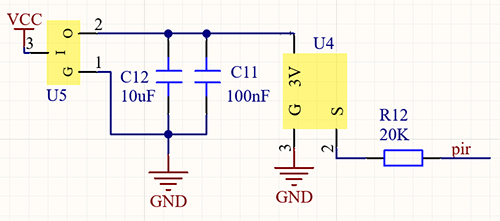

2. Principio di Funzionamento

Il corpo umano (37°C) emette sempre raggi infrarossi con una lunghezza d’onda di 10μm, che si avvicina a quella rilevata dal sensore.

Per questo motivo, questo modulo è in grado di rilevare il movimento di esseri umani. Se presente, il sensore PIR emette un segnale alto per circa 3 secondi. In assenza di movimento, emette un segnale basso.

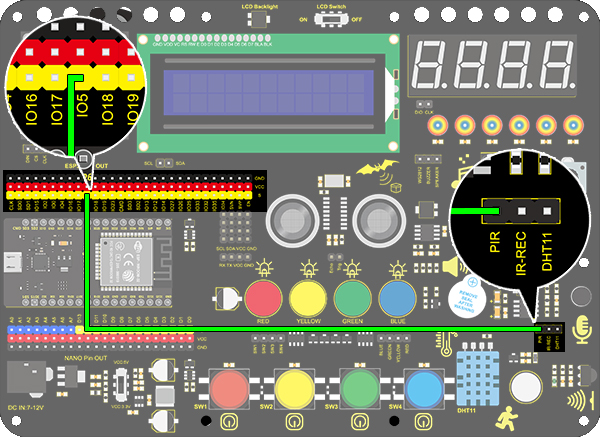

3. Schema di Collegamento

4. Codice di Test

/*
  keyestudio ESP32 Inventor Learning Kit
  Project 17.1 Invasion Alarm
  http://www.keyestudio.com
*/
int pir = 5;    //Define IO5 as PIR sensor pin

void setup()
{
  pinMode(pir,INPUT);   //Set IO5 pin to input
  Serial.begin(9600);
}

void loop()
{
  int pir_val = digitalRead(pir); 	//Read the PIR result and assign it to pir_val
    Serial.print("pir_val:"); //Print “pir_val”
	Serial.println(pir_val);
    delay(500);
}

5. Risultato del Test

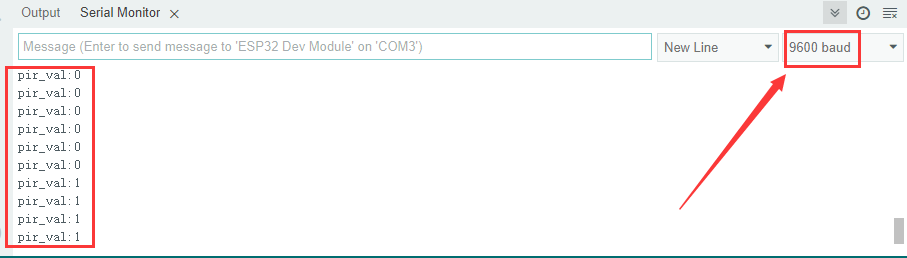

Dopo aver collegato i fili e caricato il codice, aprire il monitor seriale impostando la velocità a 9600 baud; la porta seriale mostrerà il valore del PIR. Se il sensore PIR rileva una persona, verrà visualizzato 1.

6. Espansione della Conoscenza

Realizziamo un allarme di invasione. Quando il sensore PIR rileva un essere umano, il LED si accende e il buzzer emette un suono. Al contrario, il LED si spegne e il buzzer resta silenzioso.

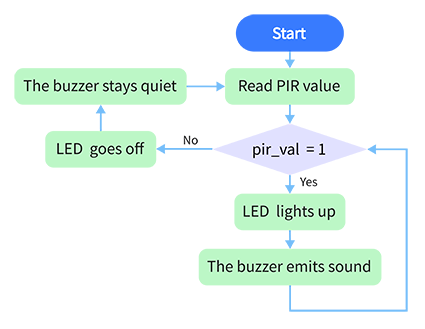

• Diagramma di Flusso：

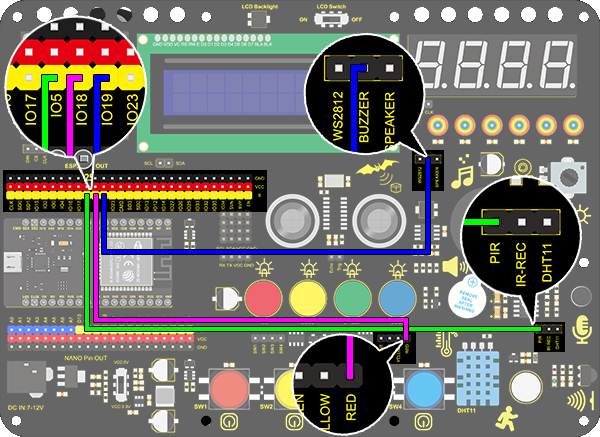

• Schema di Collegamento：

• Codice：

/*
  keyestudio ESP32 Inventor Learning Kit
  Project 17.2 Invasion Alarm
  http://www.keyestudio.com
*/
int pir = 5;		//Set PIR sensor pin to IO5
int red_led = 18;	//Set red LED to pin IO18
int buzz = 19;		//Set buzzer to pin IO19

void setup()
{
  // put your setup code here, to run once:
  pinMode(pir,INPUT);		//Set PIR pin to input mode
  pinMode(red_led,OUTPUT);	//Set LED pin to output mode
  pinMode(buzz,OUTPUT);		//Set buzzer pin to output mode
}

void loop()
{
  // put your main code here, to run repeatedly:
  int pir_val = digitalRead(pir);
  if(pir_val == 1)
  {
    digitalWrite(red_led,HIGH);
    digitalWrite(buzz,HIGH);
  }
  else
  {
    digitalWrite(red_led,LOW);
    digitalWrite(buzz,LOW);
  }
}

Risultato del Test

Se il sensore PIR rileva una persona nelle vicinanze, il LED rosso si accenderà e il buzzer suonerà.
