Progetto 8 Musicista

1. Descrizione

In questo progetto, utilizzeremo un altoparlante con amplificatore di potenza per riprodurre musica. Questo altoparlante non solo può suonare semplici canzoni, ma anche eseguire ciò che desideri. Pertanto, puoi programmare altri codici interessanti nel progetto per ottenere risultati di apprendimento splendidi.

2. Principio di funzionamento

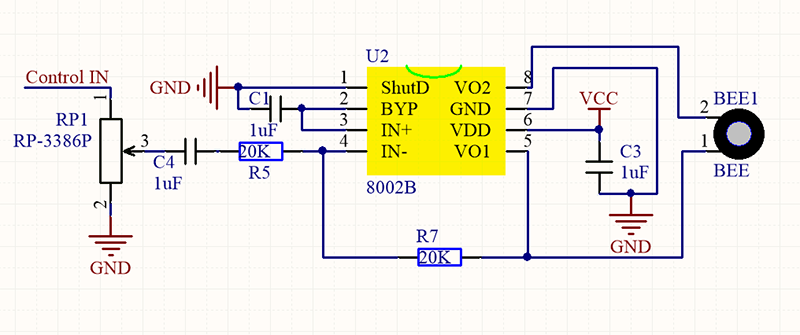

Il segnale elettrico viene immesso dal pin 1 di RP1 (regola l’intensità del segnale, che corrisponde anche al volume del suono).

Dopo l’accoppiamento in C4 e il passaggio attraverso R5, il segnale raggiunge il pin IN- del 8002B, dove viene amplificato operazionalmente e inviato all’altoparlante BEE1.

Tabella di confronto delle frequenze in C

Nota	Frequenza(Hz)	Nota	Frequenza(Hz)	Nota	Frequenza(Hz)
Bemolle 1 Do	262	Naturale 1 Do	523	Diesis 1 Do	1047
Bemolle 2 Re	294	Naturale 2 Re	587	Diesis 2 Re	1175
Bemolle 3 Mi	330	Naturale 3 Mi	659	Diesis 3 Mi	1319
Bemolle 4 Fa	349	Naturale 4 Fa	698	Diesis 4 Fa	1397
Bemolle 5 Sol	392	Naturale 5 Sol	784	Diesis 5 Sol	1568
Bemolle 6 La	440	Naturale 6 La	880	Diesis 6 La	1760
Bemolle 7 Si	494	Naturale 7 Si	988	Diesis 7 Si	1967

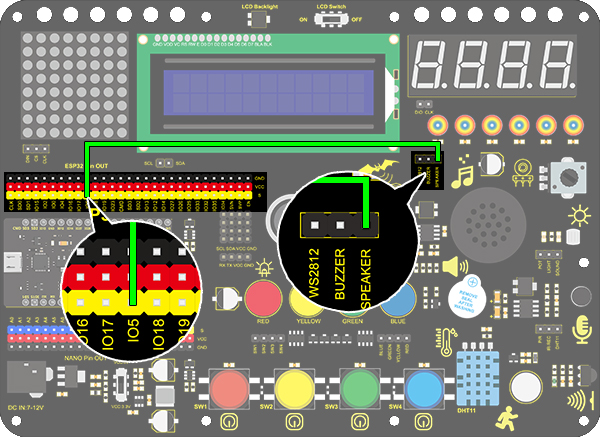

3. Schema di collegamento

4. Codice di prova

/*
  keyestudio ESP32 Inventor Learning Kit
  Project 8.1 Music Performer
  http://www.keyestudio.com
*/
int beeppin = 5; //Define the speaker pin to IO5

void setup()
{
  pinMode(beeppin, OUTPUT);//Define the IO5 port to output mode
}

void loop()
{
  tone(beeppin, 262);//Flat DO plays 500ms
  delay(500);
  tone(beeppin, 294);//Flat Re plays 500ms
  delay(500);
  tone(beeppin, 330);//Flat Mi plays 500ms
  delay(500);
  tone(beeppin, 349);//Flat Fa plays 500ms
  delay(500);
  tone(beeppin, 392);//Flat So plays 500ms
  delay(500);
  tone(beeppin, 440);//Flat La plays 500ms
  delay(500);
  tone(beeppin, 494);//Flat Si plays 500ms
  delay(500);
  noTone(beeppin);//Stop for 1s
  delay(1000);
}

5. Risultato del test

Dopo aver caricato il codice e acceso l’alimentazione, l’amplificatore riproduce ciclicamente toni musicali con frequenze corrispondenti: DO, Re, Mi, Fa, Sol, La, Si.

Regolazione del volume dell’amplificatore di potenza:

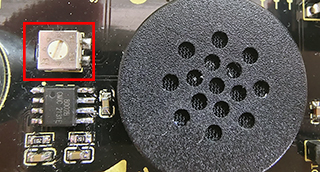

Accanto all’altoparlante c’è un potenziometro. Possiamo regolare il volume dell’altoparlante ruotandolo. (Nota: Si prega di usare una forza adeguata per regolarlo, per non danneggiare il potenziometro)

6. Espansione della conoscenza

Suoniamo una canzone di compleanno. I collegamenti rimangono invariati.

Notazione musicale numerica:

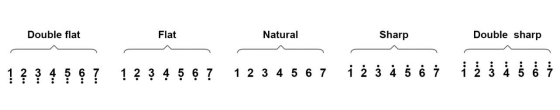

Diagramma di confronto tra Bemolle, Naturale e Diesis

/*
  keyestudio ESP32 Inventor Learning Kit
  Project 8.2 Music Performer
  http://www.keyestudio.com
*/
int beeppin = 5; //Define the speaker pin to IO5
// do、re、mi、fa、so、la、si

int doremi[] = {262, 294, 330, 370, 392, 440, 494,      //Falt 0-6
                523, 587, 659, 698, 784, 880, 988,      //Natural 7-13
                1047,1175,1319,1397,1568,1760,1967};    //Sharp 14-20
int happybirthday[] = {5,5,6,5,8,7,5,5,6,5,9,8,5,5,12,10,8,7,6,11,11,10,8,9,8};   //Find the number in arrey doremi[] according to the numbered musical notation
int meter[] = {1,1,2,2,2,4, 1,1,2,2,2,4, 1,1,2,2,2,2,2, 1,1,2,2,2,4};    // Beats

void setup()
{
  pinMode(beeppin, OUTPUT); //Set IO5 pin to output mode
}

void loop()
{
  for( int i = 0 ; i <= 24 ;i++)
  {       //i<=24, because there are only 24 tones in this song
    //Use tone()function to generate a waveform in "frequency"
   tone(beeppin, doremi[happybirthday[i] - 1]);
   delay(meter[i] * 200); //Wait for 1000ms
   noTone(beeppin);//Stop singing
  }
}
